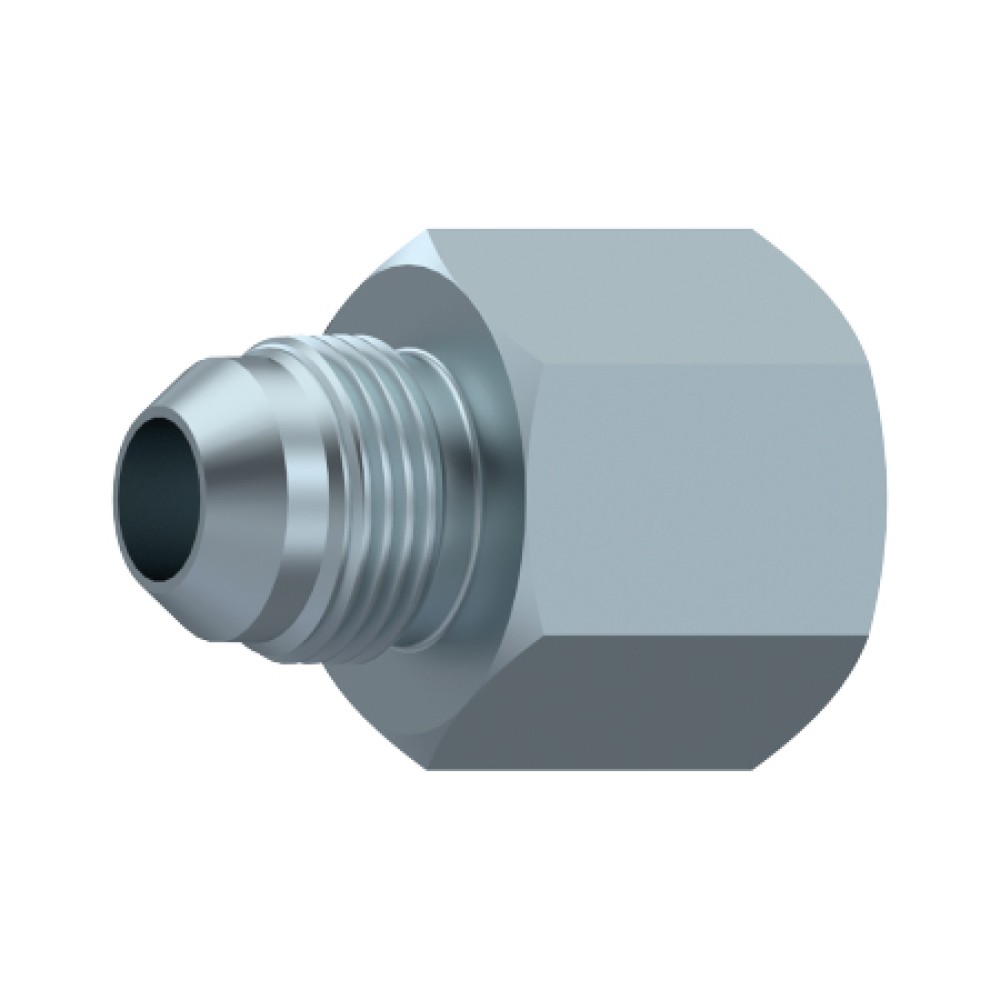

Адаптер JIC 3/4 - UNF 1'1/16 Ш-Вн (S2902012)
Адаптер JIC 3/4 - UNF 1'1/16 Ш-Вн (S2902012)
Характеристики
Диаметр трубы, мм18-20
КодS2902012
Типпрямой
Конфигурациявнутренняя резьба - штуцер
Резьба1"1/16 12h UNF — 3/4" 16h UNF
СтандартJIC / UNF
Длина, мм42,5
Материалуглеродистая сталь
Описание
Адаптер JIC 3/4 - UNF 1'1/16 Ш-Вн (S2902012) — соединительный элемент для монтажа и перехода между участками гидравлической линии.
Исполнение имеет присоединения 1"1/16 12h UNF — 3/4" 16h UNF. Схема соединения — внутренняя резьба - штуцер. Основной материал — углеродистая сталь. Для данного типоразмера указаны общая длина L 42,5 мм, проход ØC 9,5 мм, размеры под ключ 32 мм. Чертёж, обозначения размеров и таблица исполнений приведены в прикреплённом техническом листе.
