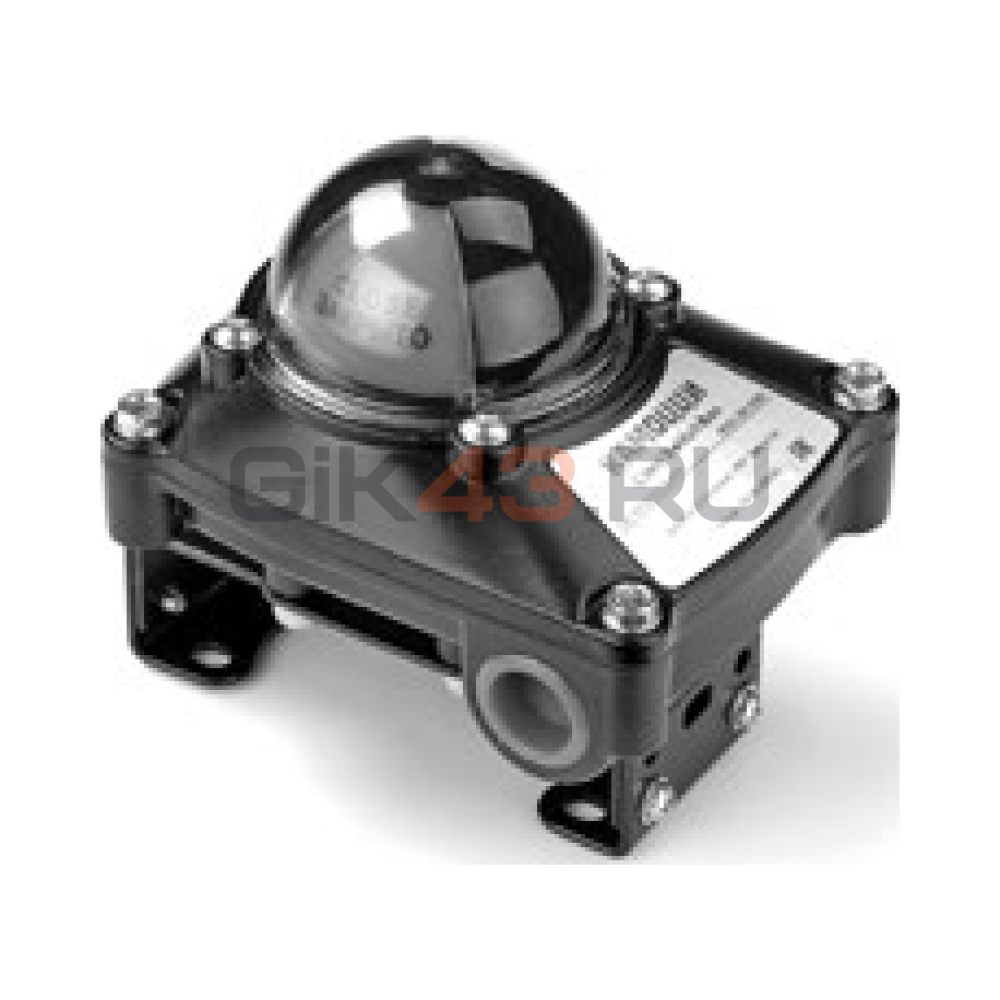

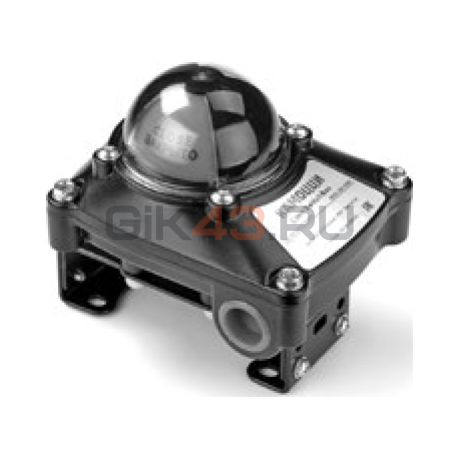

Блок концевых датчиков SBA-210M2

Блок концевых датчиков SBA-210M2 контролирует конечные положения поворотного пневмопривода трубопроводной арматуры. Внутри установлены два трехпроводных механических выключателя с сухими контактами для раздельного контроля положений открытия и закрытия. Верхний визуальный индикатор позволяет проверить положение привода непосредственно на месте установки.

Вариант M2 содержит именно два механических выключателя. Для данного исполнения каталог указывает коммутационную способность 5 А при 250 В AC/DC; это допустимые параметры контактной цепи, а не требуемое питание блока. Исполнение SBA-210M2 имеет собственную строку в заводской кодировке; ему не следует присваивать коммутационную способность 16 А от более крупного SBA-300M2.

Алюминиевый корпус с порошковым полимерным покрытием защищен по IP67. Шток изготовлен из нержавеющей стали и соответствует стандарту NAMUR; штатный кабельный ввод имеет резьбу M20×1,5. Стандартный температурный диапазон составляет −25…+85 °C. После настройки точек срабатывания крышку и кабельные вводы герметизируют, чтобы сохранить заявленную защиту.
