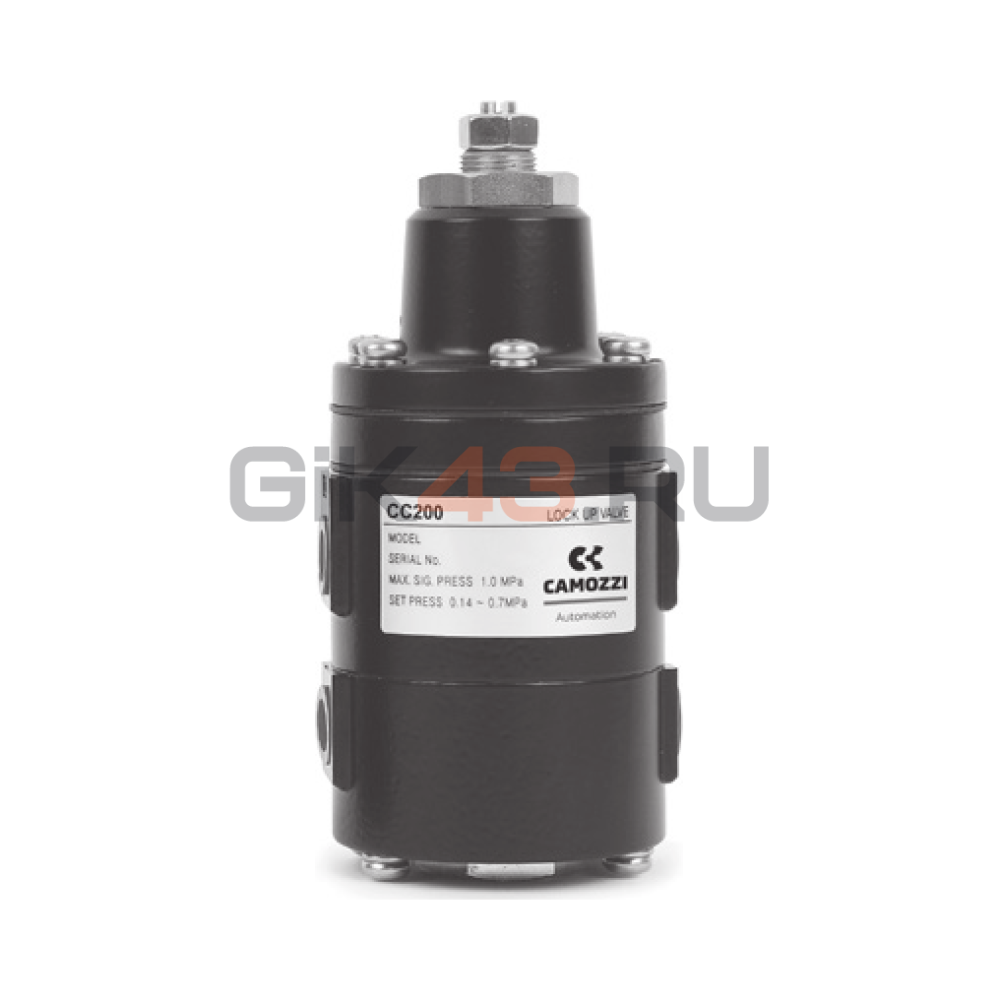

Блокировочный клапан CC200DNS

Блокировочный клапан сохраняет текущее положение пневмопривода при падении давления управляющего сигнала ниже установленного порога или при полном прекращении подачи сжатого воздуха. Он перекрывает соответствующие воздушные магистрали, отделяя полость привода от линии управления. Это позволяет избежать неконтролируемого перемещения регулирующего органа при потере пневмопитания; клапан не является запорной арматурой для непосредственного перекрытия жидкости в технологической трубе.

Двухканальное исполнение D предназначено для привода двустороннего действия: два входа и два выхода обеспечивают блокировку обеих рабочих магистралей. Порог блокировки настраивается винтом с контргайкой. Диапазон управляющего давления составляет 1,4–7 бар, максимальное давление настройки блокировки — 7 бар, а рабочая воздушная линия рассчитана на 10 бар. Перепад давления указан менее 0,1 бар; пропускная способность Cv — 0,9.

Версия S является стандартным температурным исполнением. Резьбовой вариант NPT 1/4 относится к портам входа/выхода и управляющего сигнала; его нельзя заменять внешне похожим вариантом PT без проверки резьбовой совместимости. Монтажный кронштейн, показанный на размерной схеме, в комплект не входит.
