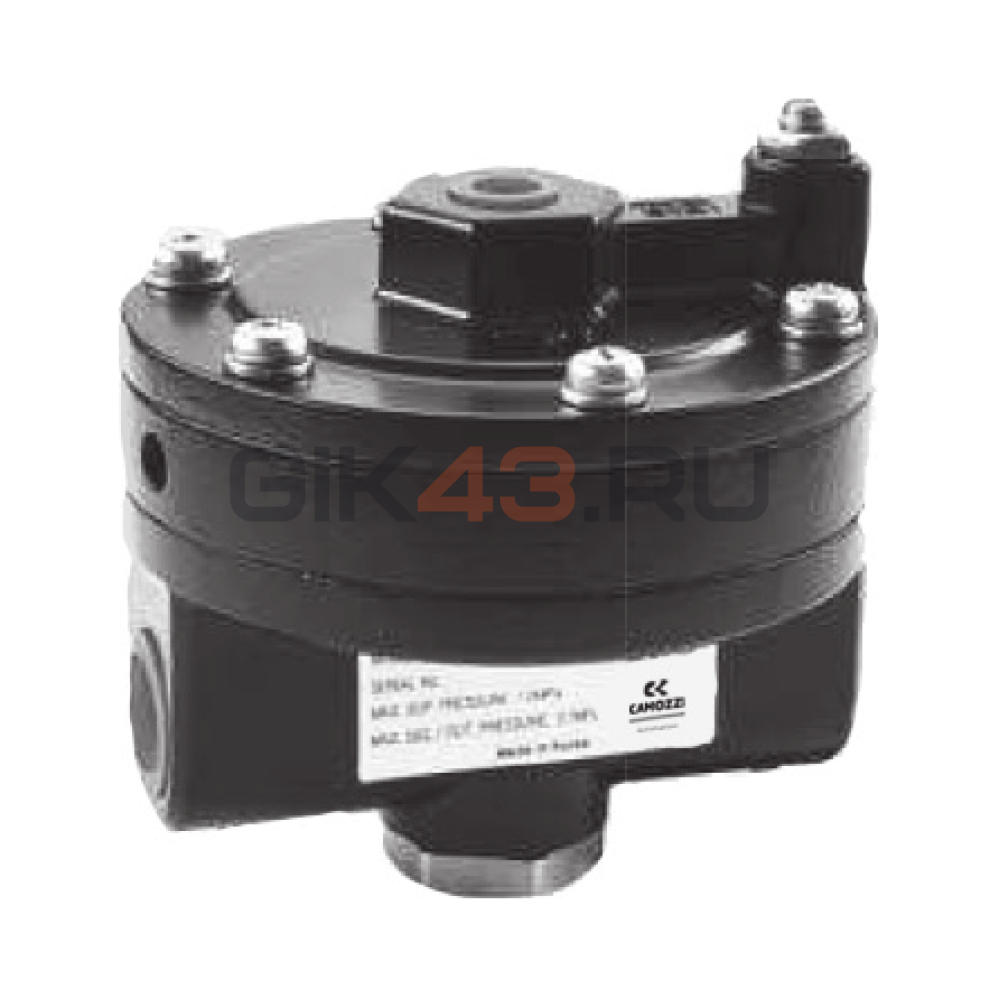

Бустер-усилитель расхода CC110PU

Бустер-усилитель расхода CC110PU ускоряет работу пневмопривода, когда выходного расхода позиционера недостаточно для быстрого наполнения и опорожнения его рабочих полостей. Устройство повторяет давление управляющего сигнала в соотношении 1:1, но пропускает больший поток сжатого воздуха к исполнительному механизму.

Чувствительность настраивается регулировочным винтом, что помогает согласовать быстродействие усилителя с устойчивостью следящего контура. В закрытом положении конструкция обеспечивает герметичное перекрытие. Для данного типоразмера коэффициент пропускной способности Cv составляет 2,7 по выходу и 2,1 по выхлопу; усилитель не следует путать с редуктором давления или автономным позиционером.

Сверхнизкотемпературная версия U рассчитана на работу от −60 °C. Верхняя рабочая температура составляет +70 °C. Управляющий сигнал подается отдельно от силового воздушного потока: для него предусмотрен порт R1/4, тогда как вход и выход имеют присоединение R1/2. Корпус выполнен из литого алюминия.
