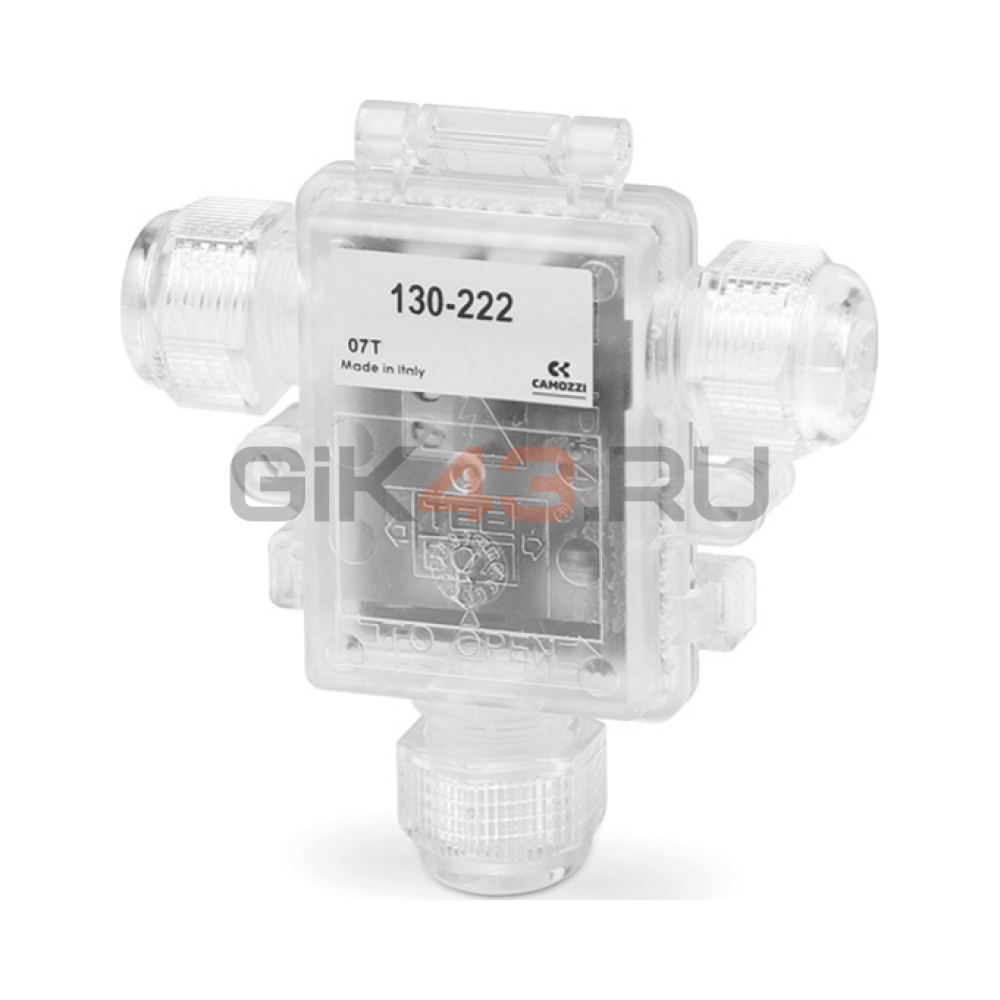

Драйвер пропорционального клапана 130-222

Драйвер 130-222 управляет пропорциональным клапаном AP с размером 22 мм по стандартному аналоговому заданию 0–10 В или 4–20 мА. В замкнутом контуре регулирования тока входной сигнал преобразуется в ШИМ, что позволяет поддерживать стабильный ток соленоида и уменьшать влияние его нагрева на регулировочную характеристику.

Данное исполнение настроено для соленоида 24 В постоянного тока, мощности 6,5 Вт и частоты ШИМ 500 Гц. Подстройка минимального тока помогает учесть порог открытия клапана, а ограничение максимального тока позволяет ограничивать расход и нагрев. Регулируемые фронты нарастания и спада сигнала в диапазоне 0–5 с уменьшают резкие изменения расхода при ступенчатом задании.

Предусмотрены защита от переполюсовки и короткого замыкания выхода, светодиодная диагностика ошибки управляющего сигнала и напряжения питания. Собственное потребление драйвера без клапана составляет 0,4 Вт. Общие провода питания и аналогового задания необходимо объединить; защитные диоды и варисторы параллельно управляемому клапану не устанавливают, поскольку они могут нарушить работу регулирования.
