Описание
L-G16-G3/4 — двунаправленный гидравлический дроссель LSQДроссель предназначен для плавного ограничения расхода рабочей жидкости в обоих направлениях. Регулировочная рукоятка изменяет проходное сечение, позволяя настраивать скорость гидроцилиндра или гидромотора. Встроенного обратного клапана в исполнении L нет, поэтому заданное ограничение действует при движении потока в каждую сторону.
Технические характеристики
| Модель | L-G16-G3/4 |
| Условный проход | 16 мм |
| Присоединительная резьба | 3/4 BSP |
| Максимальный расход | 185 л/мин |
| Максимальное рабочее давление | 31,5 МПа (315 бар) |
| Рабочая температура | от -20 до +70 °C |
| Обратный клапан | нет |
Конструкция и материалы
Корпус изготовлен из углеродистой стали и защищён цинковым покрытием с пассивацией Cr III. Стандартное уплотнение выполнено из NBR (Buna-N); исполнение с FPM (Viton) производитель предлагает по заказу. Дроссель рассчитан на работу с минеральными гидравлическими маслами и жидкостями на основе органических фосфатов.

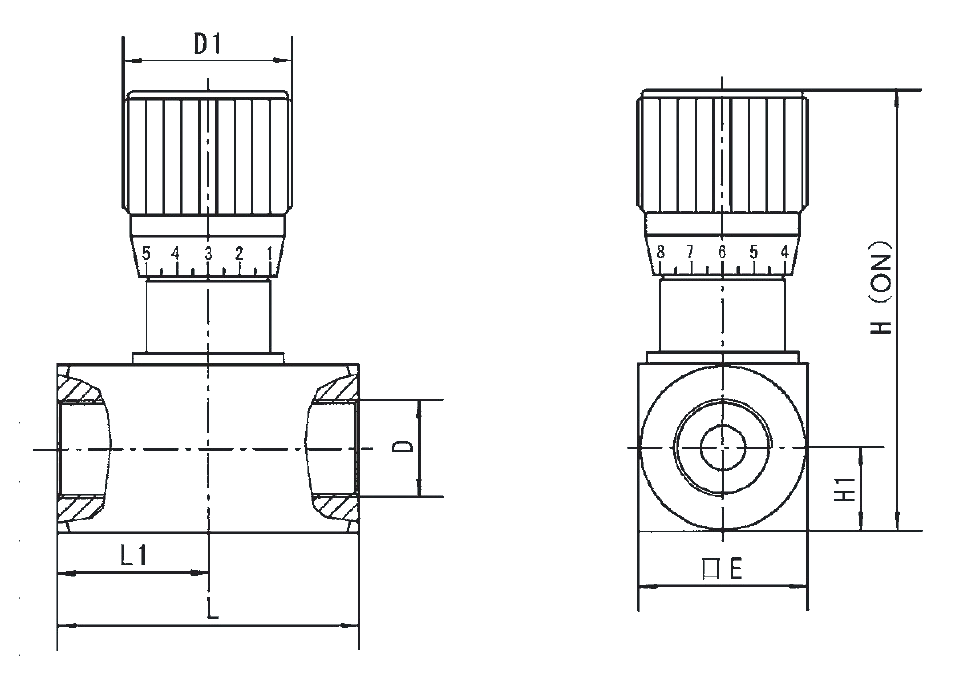

Габаритные размеры
| L | 78 мм |
| L1 | 39 мм |
| D1 | 48 мм |
| E | 38 мм |
| H | 108 мм |
| H1 | 19 мм |
Применение
Модель подходит для промышленных и мобильных гидросистем, где требуется ручная настройка скорости исполнительного механизма в прямом и обратном направлениях. Фактический расход через нерегулируемый по давлению дроссель зависит от перепада давления и вязкости рабочей жидкости.
