Дроссель с обратным клапаном VRF 1/4'' (V0540)

Односторонние дроссели картриджного типа серии VRF

Предназначены для регулировки скорости работы исполнительных механизмов в одном направлении. В обратном направлении поток проходит свободно без ограничения.
Клапаны не имеют компенсации давления, поэтому расход зависит от давления в системе и вязкости рабочей жидкости.

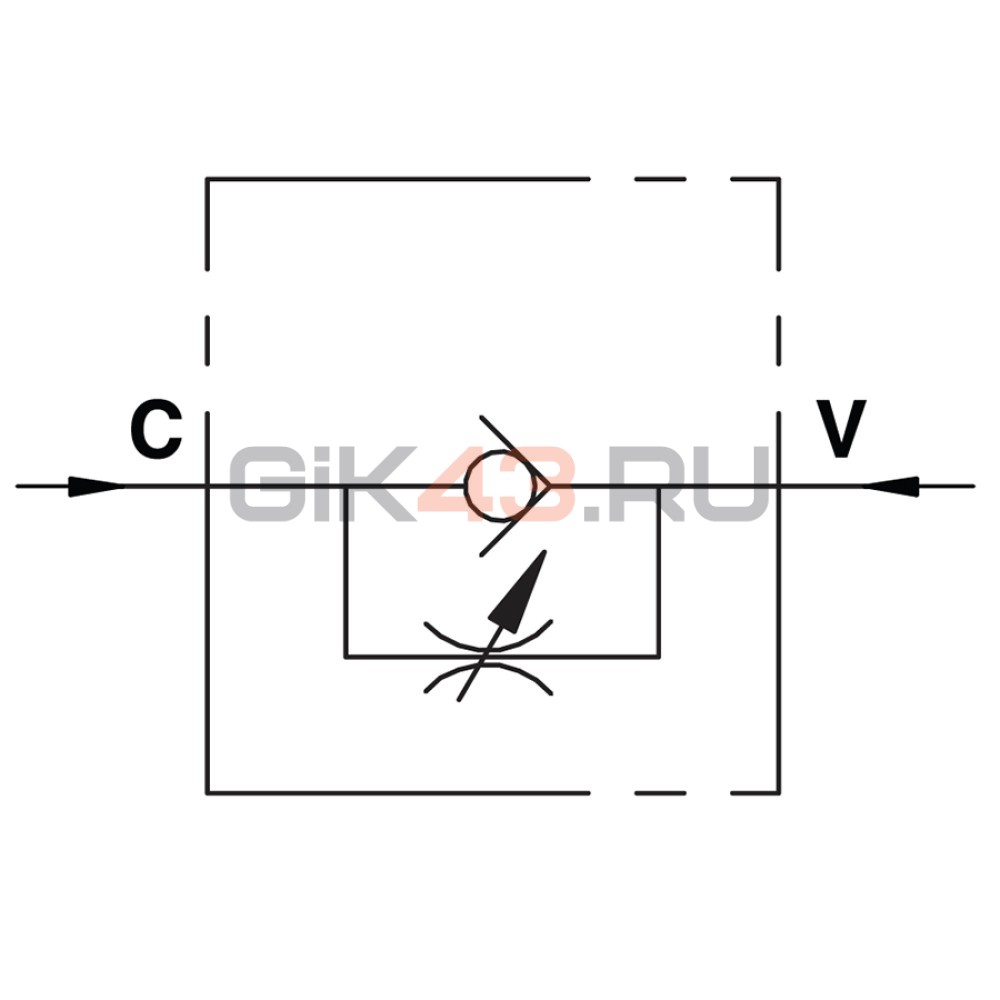

Подключение осуществляется следующим образом: порт V соединяется с линией подачи, порт C — с исполнительным механизмом. Регулирование потока происходит в направлении от C к V, в обратном направлении поток свободный.
При использовании с исполнительными механизмами, оснащёнными двойными гидрозамками, клапан должен устанавливаться между исполнительным механизмом и гидрозамком.
Регулировка расхода выполняется вращением регулировочной муфты: при вращении по часовой стрелке расход увеличивается, при вращении в обратную сторону — уменьшается. После настройки необходимо затянуть стопорную гайку для фиксации установленного значения и предотвращения его изменения из-за вибраций.

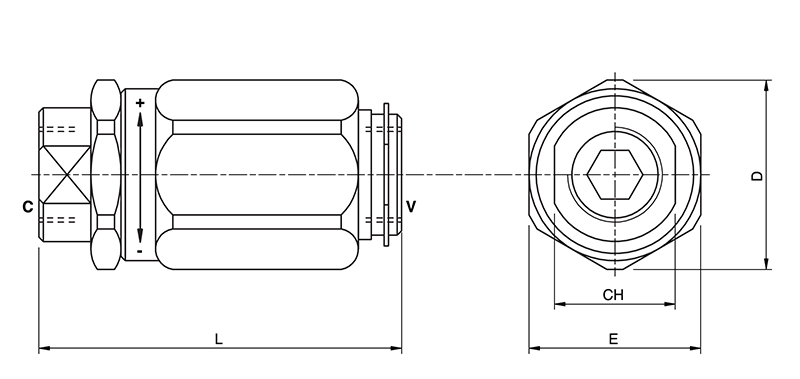

Код	Тип	V - C	L, мм	E, мм	CH, мм	D, мм	Вес, кг
V0540	VRF 1/4"	G1/4"	66,5	30	19	34	0,274
V0550	VRF 3/8"	G3/8"	73	32	24	36	0,330
V0560	VRF 1/2"	G1/2"	80	38	27	42	0,484
V0570	VRF 3/4"	G3/4"	95	46	32	51	0,824
V0580	VRF 1"	G 1"	109	55	41	60	1,314
V0578	VRF 1" 1/4	G 1" 1/4	135	80	55	85	3,310
V0579	VRF 1" 1/2	G 1" 1/2	149,5	90	62	95	4,760
