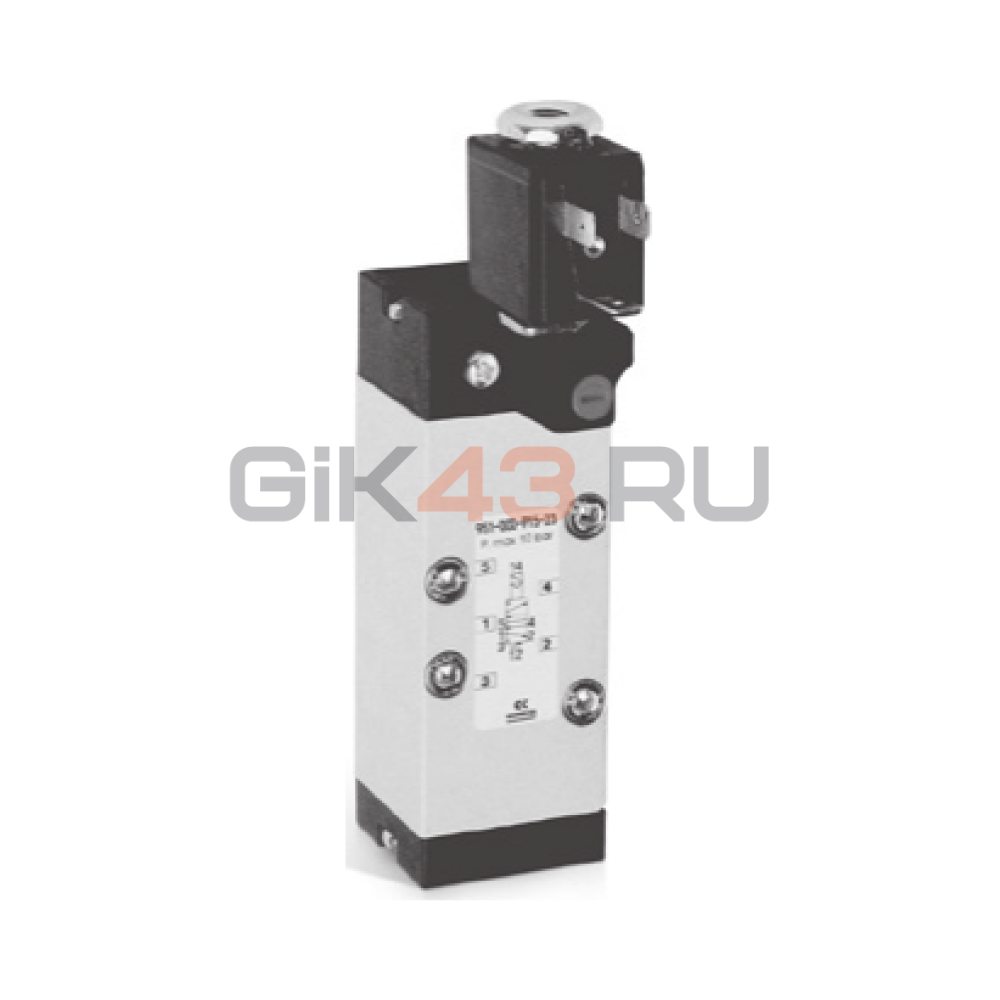

Электромагнитный пневмораспределитель 952-000-P16-23

Пневмораспределитель 952-000-P16-23 предназначен для монтажа на основание стандарта ISO 5599/1, размер ISO 2. Моностабильная схема 5/2 переключает две рабочие линии одним электропневматическим пилотом, а возврат выполняется пневматической пружиной. Это исполнение P16 отличается от P15, у которого предусмотрена механическая возвратная пружина.

Пневматические каналы соединяются через стыковую поверхность монтажной плиты. Поэтому резьбу трубопроводных присоединений выбирают по основанию, а не назначают самому клапану как G1/4 или G1/2. Комплект распределителя включает уплотнение для стыковки с плитой и четыре крепежных винта; сама плита подбирается отдельно.

Для размерности ISO 2 паспорт указывает номинальный расход 1610 Нл/мин. Минимальное рабочее давление этой версии составляет 1 бар, в отличие от 1,5 бар у соседнего P15 того же размера. Такое различие важно при выборе управления для линии с пониженным давлением.

Электрические катушки U70/A80 и разъемы CNOMO выбираются отдельно: базовый артикул не задает напряжение питания. Для работы используют очищенный воздух без обязательного маслораспыления с рекомендуемой предварительной фильтрацией 25 мкм. При сухом воздухе допустима работа от −20 °C, тогда как основной температурный диапазон составляет 0…+60 °C.
