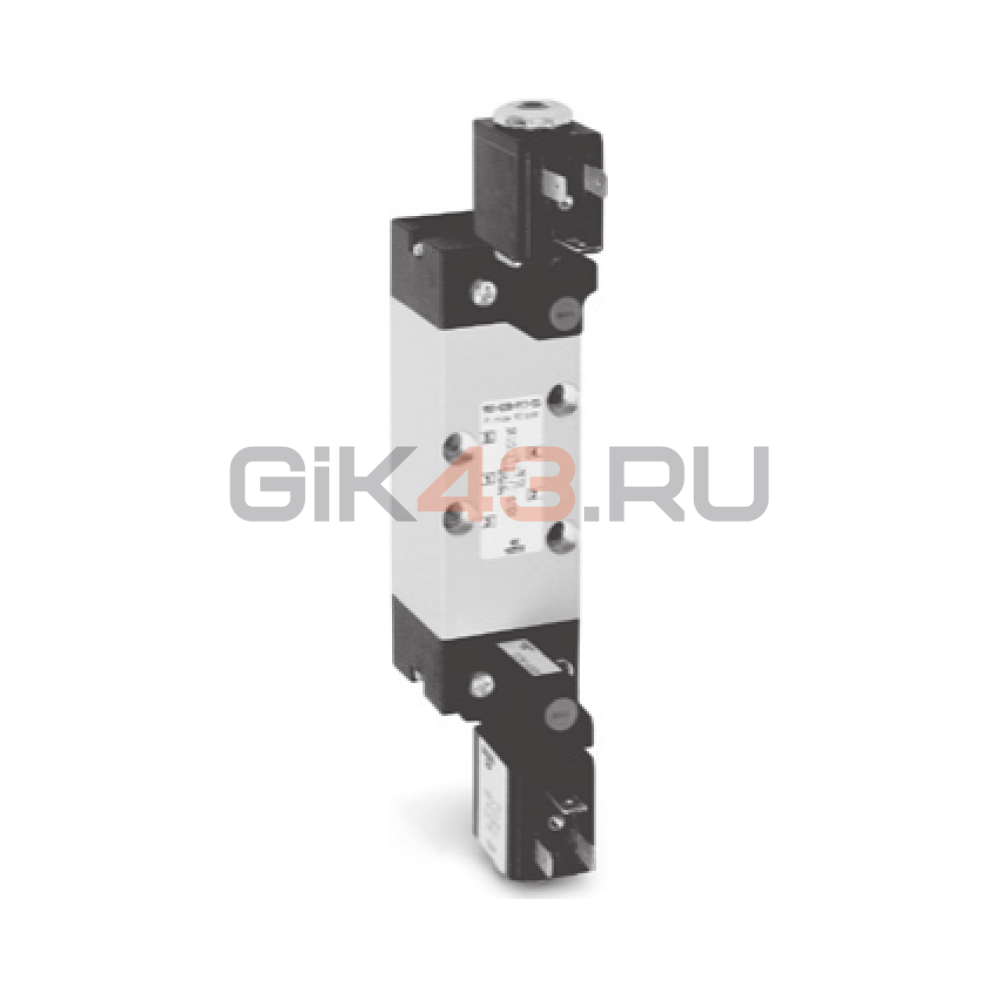

Электромагнитный пневмораспределитель 963-000-P11-23

Пневмораспределитель 963-000-P11-23 предназначен для монтажа на основание стандарта ISO 5599/1, размер ISO 3. Трехпозиционная схема 5/3 имеет закрытую центральную позицию: в нейтральном положении основные каналы перекрыты. Два электропневматических пилота управляют переключением в рабочие положения. Данный вариант нельзя приравнивать к двухпозиционному952/953 только по внешнему сходству корпуса.

Пневматические каналы соединяются через стыковую поверхность монтажной плиты. Поэтому резьбу трубопроводных присоединений выбирают по основанию, а не назначают самому клапану как G1/4 или G1/2. Комплект распределителя включает уплотнение для стыковки с плитой и четыре крепежных винта; сама плита подбирается отдельно.

Для размерности ISO 3 паспорт указывает номинальный расход 4350 Нл/мин. Минимальное рабочее давление этой трехпозиционной версии составляет 1,5 бар; порог 0,5 бар соседних двухпозиционных P11 к ней не относится. Такое различие важно при выборе управления для линии с пониженным давлением.

Электрические катушки U70/A80 и разъемы CNOMO выбираются отдельно: базовый артикул не задает напряжение питания. Для работы используют очищенный воздух без обязательного маслораспыления с рекомендуемой предварительной фильтрацией 25 мкм. При сухом воздухе допустима работа от −20 °C, тогда как основной температурный диапазон составляет 0…+60 °C.
