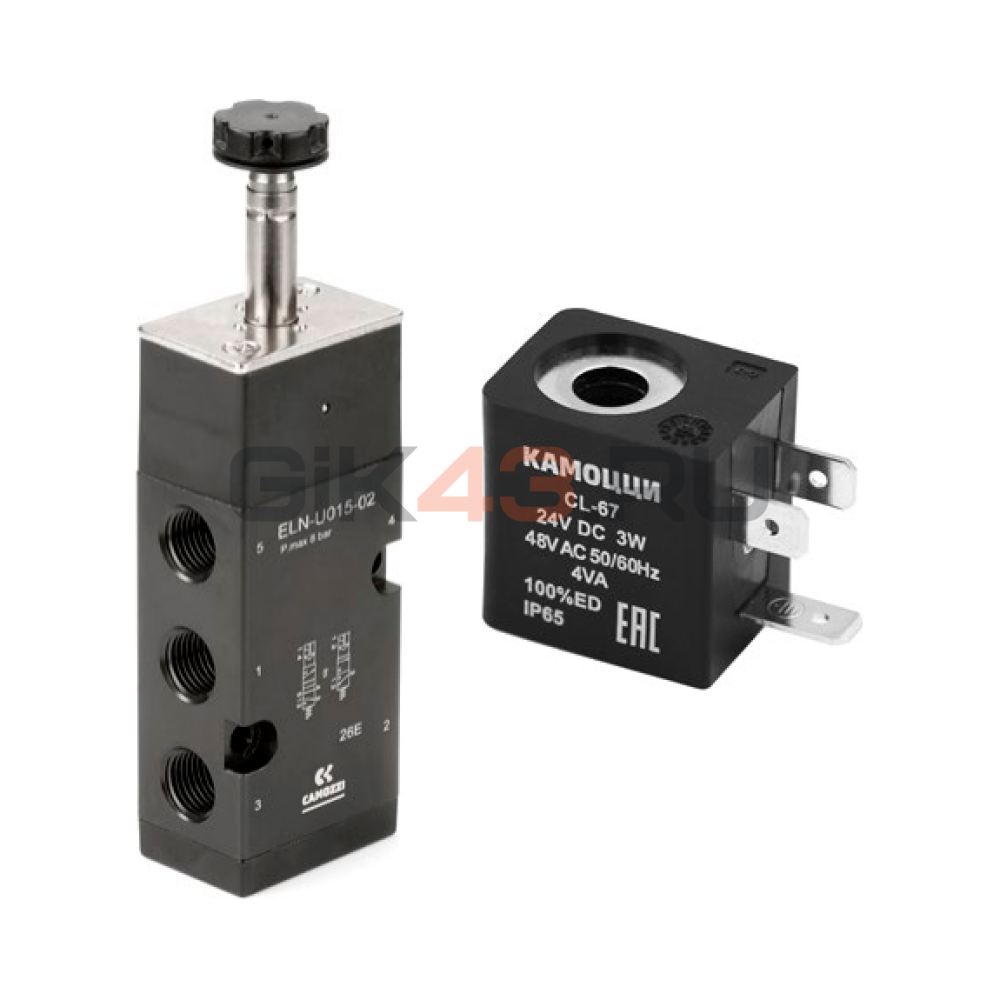

Электромагнитный пневмораспределитель ELN-U015-02+CL-67

Комплект объединяет распределитель ELN-U015-02 и катушку CL-67. Присоединительный интерфейс NAMUR позволяет установить клапан непосредственно на совместимый пневмопривод без отдельных соединительных трубок между управляющим клапаном и приводом. Разъем для подключения кабеля этим составом отдельно не задан.

Моностабильная конструкция допускает настройку функции 5/2 либо 3/2 с нормально закрытой подачей. Для двух рабочих полостей используют 5/2; для одноканального управления с отсечением подачи и выхлопом — 3/2. Расход составляет 1830 Нл/мин для 5/2 и 1090 Нл/мин для 3/2: максимальную величину нельзя переносить на оба режима.

Катушка CL-67 имеет двойную электрическую маркировку: 24 В DC / 3 Вт либо 48 В AC 50/60 Гц / 4 ВА. Это одна и та же обмотка с разными условиями питания; кабельный разъем и защитную электронику подбирают под фактически выбранную цепь. Обмотка рассчитана на непрерывный режим 100% ED; защита IP65 достигается только с правильно установленным совместимым разъемом.

Корпус и золотник изготовлены из алюминиевого сплава, уплотнения — HNBR. Распределитель допускает произвольное монтажное положение и работает на очищенном воздухе с рекомендуемой фильтрацией 25 мкм. Ограничения температуры готового комплекта проверяют одновременно по клапану и электрическим компонентам.
