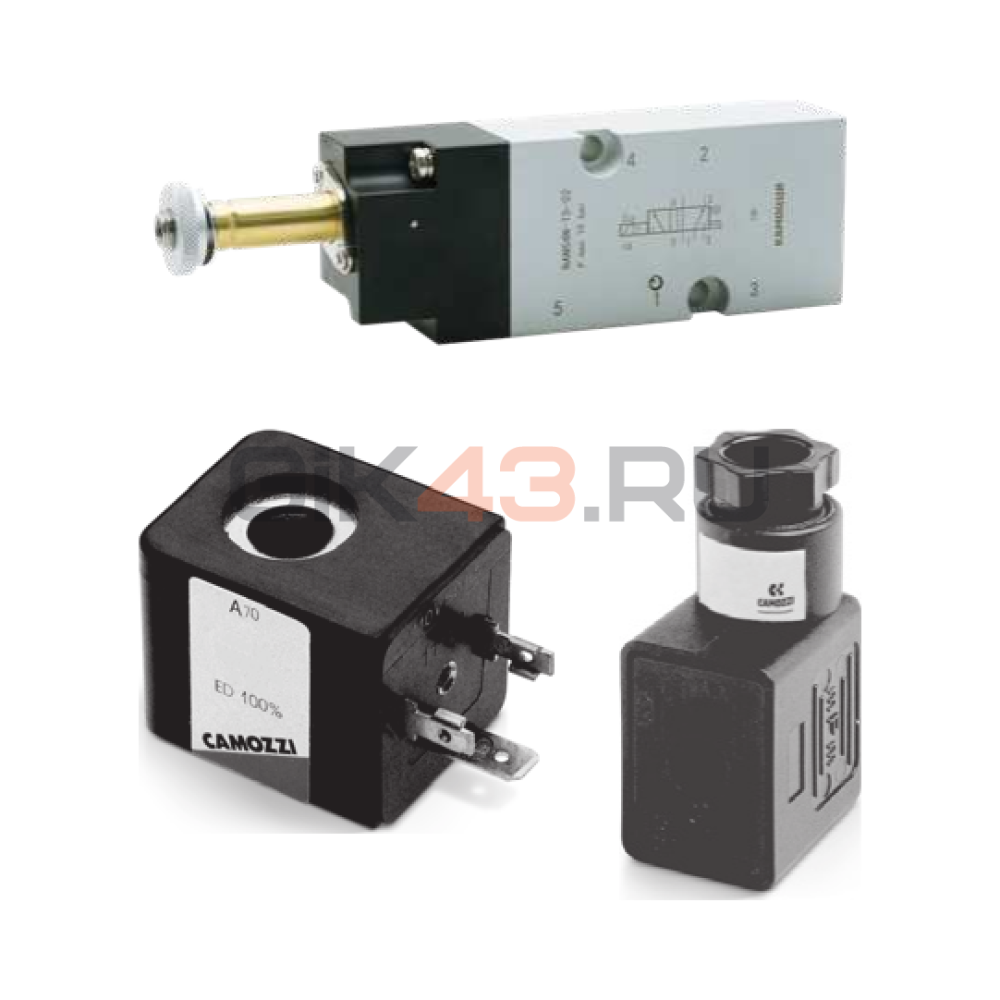

Комплект состоит из распределителя NAN54N-15-02, катушки A7E и электрического разъема 122-800. Пятилинейная двухпозиционная схема управляет пневмоцилиндром двустороннего действия. Возврат выполняется пневмомеханически: совместно действуют пружина и сжатый воздух, а не только механическая возвратная пружина.
Катушка A7E рассчитана на 220 В переменного тока 50/60 Гц с потреблением 6,5 ВА. В комплект включен разъем без светодиода и встроенной электроники; он не изменяет тип питания катушки. При правильной установке разъема с уплотнением обеспечивается защита электрического соединения IP65.
Клапан имеет присоединительный интерфейс NAMUR и рабочие порты G1/4. Номинальный расход 1700 Нл/мин и рабочий диапазон 1–10 бар относятся к конкретному NAN54N-15-02, а не к соседнему двустороннему NAN54N-11-02. Для работы используют очищенный воздух с предварительной фильтрацией 25 мкм без обязательного маслораспыления.
