Гидрозамок двойной фланцевый LVDF OFC/Villa

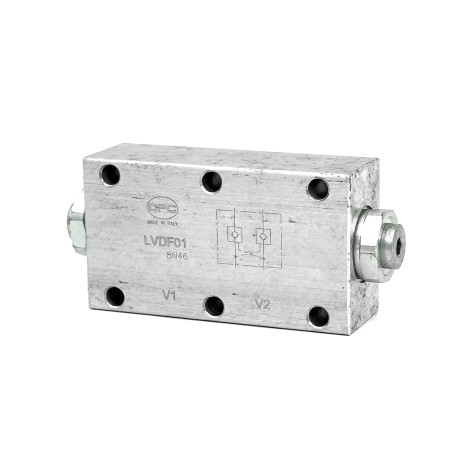

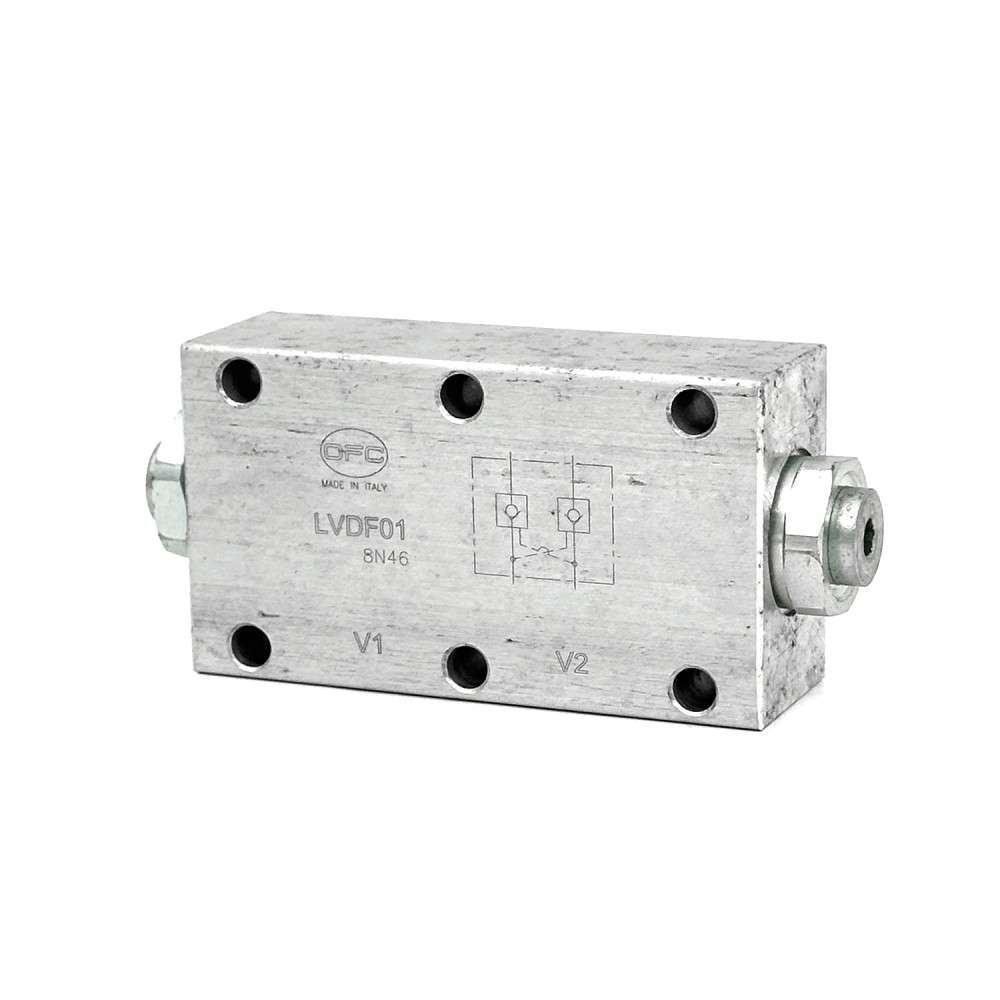

Гидрозамок OFC/Villa LVDF01 — сдвоенный обратный клапан с гидравлическим отпиранием и фланцевым присоединением к исполнительному механизму. Он предназначен для запирания обеих полостей гидроцилиндра при отсутствии управляющего давления и удержания его положения после остановки подачи рабочей жидкости.
Поток от распределителя свободно проходит через каналы V1–C1 или V2–C2 к соответствующей полости цилиндра. Обратный поток перекрывается клапаном; для его открытия используется давление в противоположной управляющей линии. При подаче жидкости в одну полость цилиндра открывается отвод из другой, обеспечивая перемещение штока в выбранном направлении.

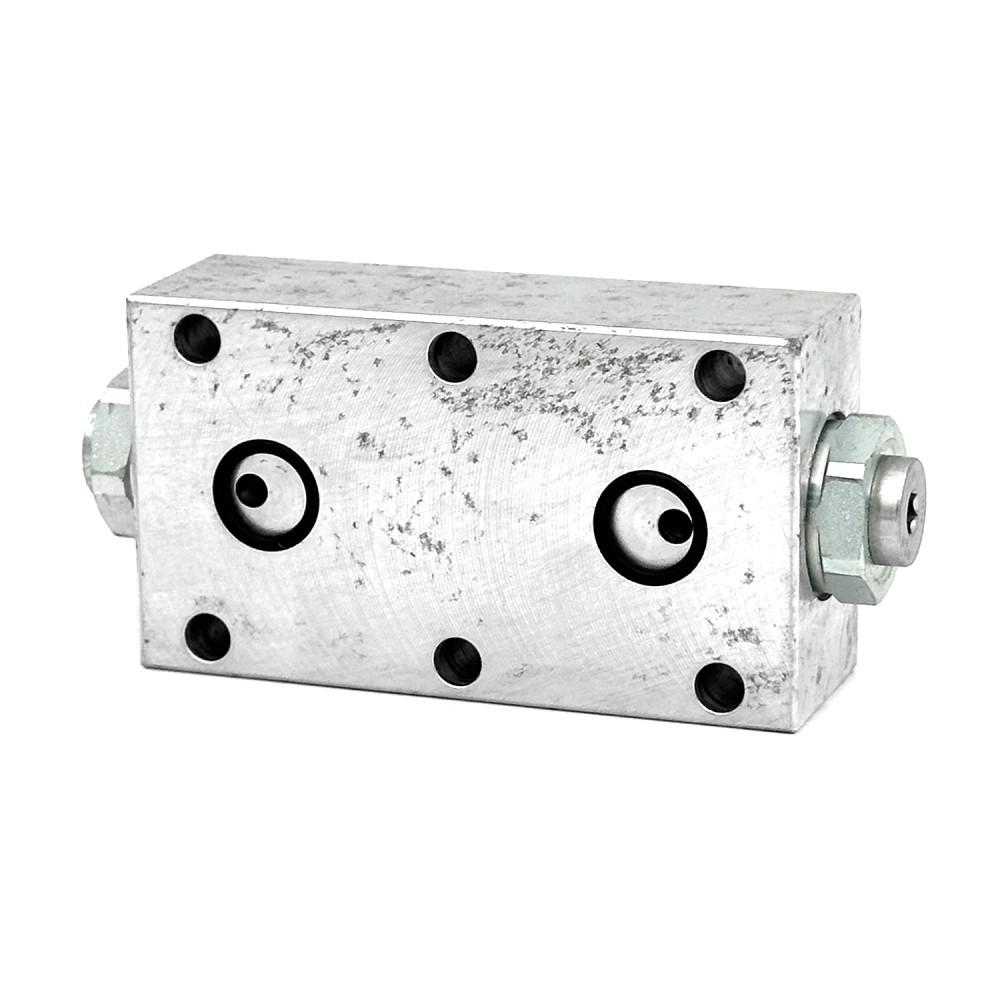

Каналы C1 и C2 выведены на монтажную поверхность для непосредственного фланцевого соединения, а резьбовые порты V1 и V2 подключаются к распределителю. Такое исполнение позволяет расположить запирающие клапаны непосредственно у исполнительного механизма. Корпус изготовлен из алюминия, внутренние детали — из закалённой стали. При замене необходимо сверять не только резьбу, но и расположение каналов и крепёжных отверстий на присоединительной поверхности.
