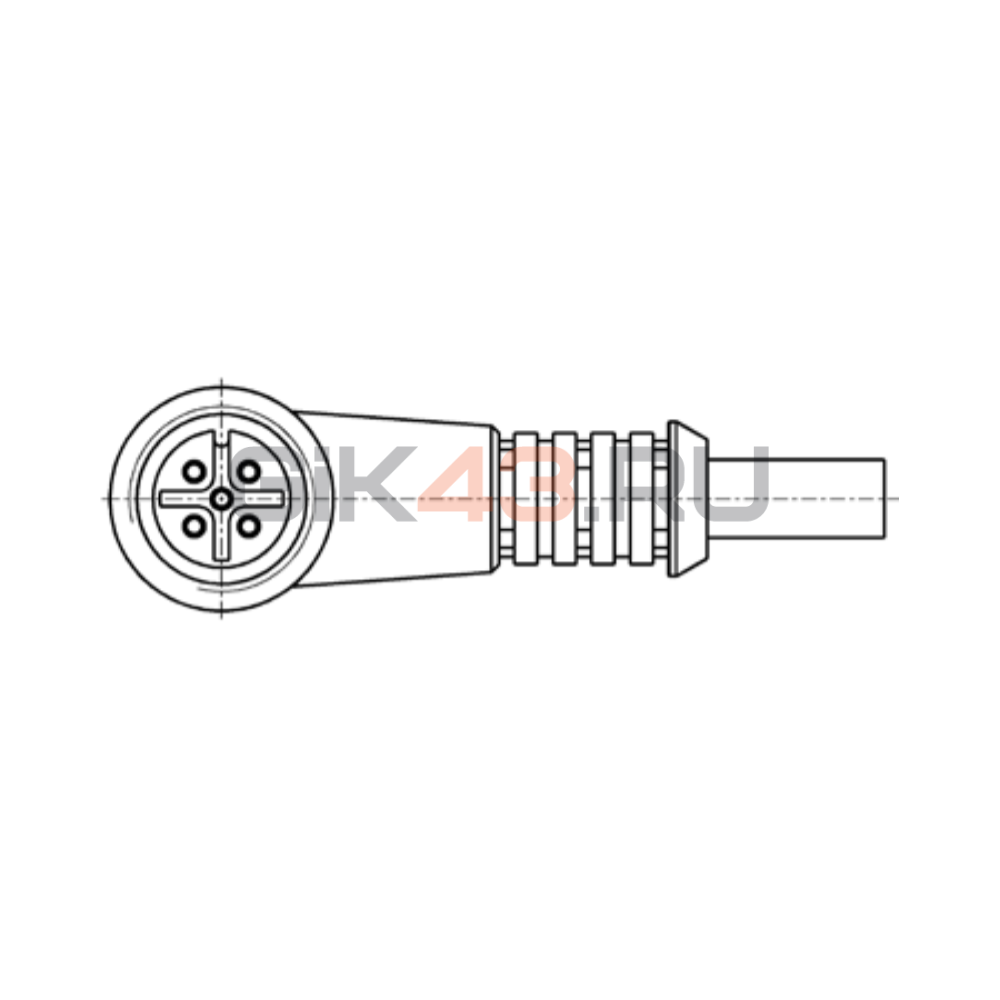

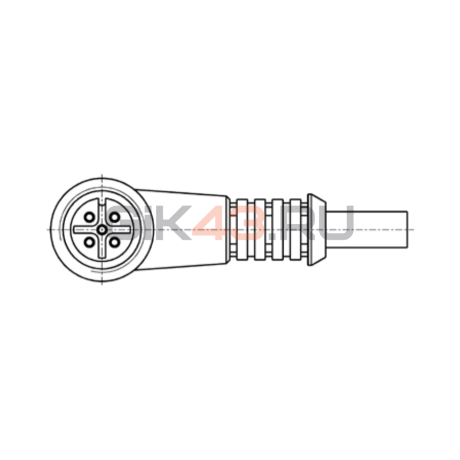

Кабель CS-LR03HB-C200 предназначен для подключения пропорционального регулятора давления PME через угловой гнездовой разъем M12. Поворот корпуса на 90° позволяет вывести кабель вдоль оборудования вместо прямого отвода от порта, что удобно при ограниченной глубине монтажного пространства.
В этом исполнении пяти контактным позициям разъема соответствуют три проводника кабеля. Его следует отличать от внешне похожих CS-LR05HB с пятью жилами: версия 03HB не обеспечивает отдельные цепи, отсутствующие в трехпроводной комплектации. Перед подключением используют схему конкретной версии PME, а не предполагают наличие всех сигналов по количеству гнезд M12.
Суффикс C200 обозначает неэкранированный кабель длиной 2 м. Он отличается как от пятиметрового C500, так и от экранированных вариантов D200/D500. Эти исполнения не взаимозаменяемы по числу проводников и требованиям к прокладке: при выборе учитывают назначение цепей и условия электромагнитных помех на оборудовании.
