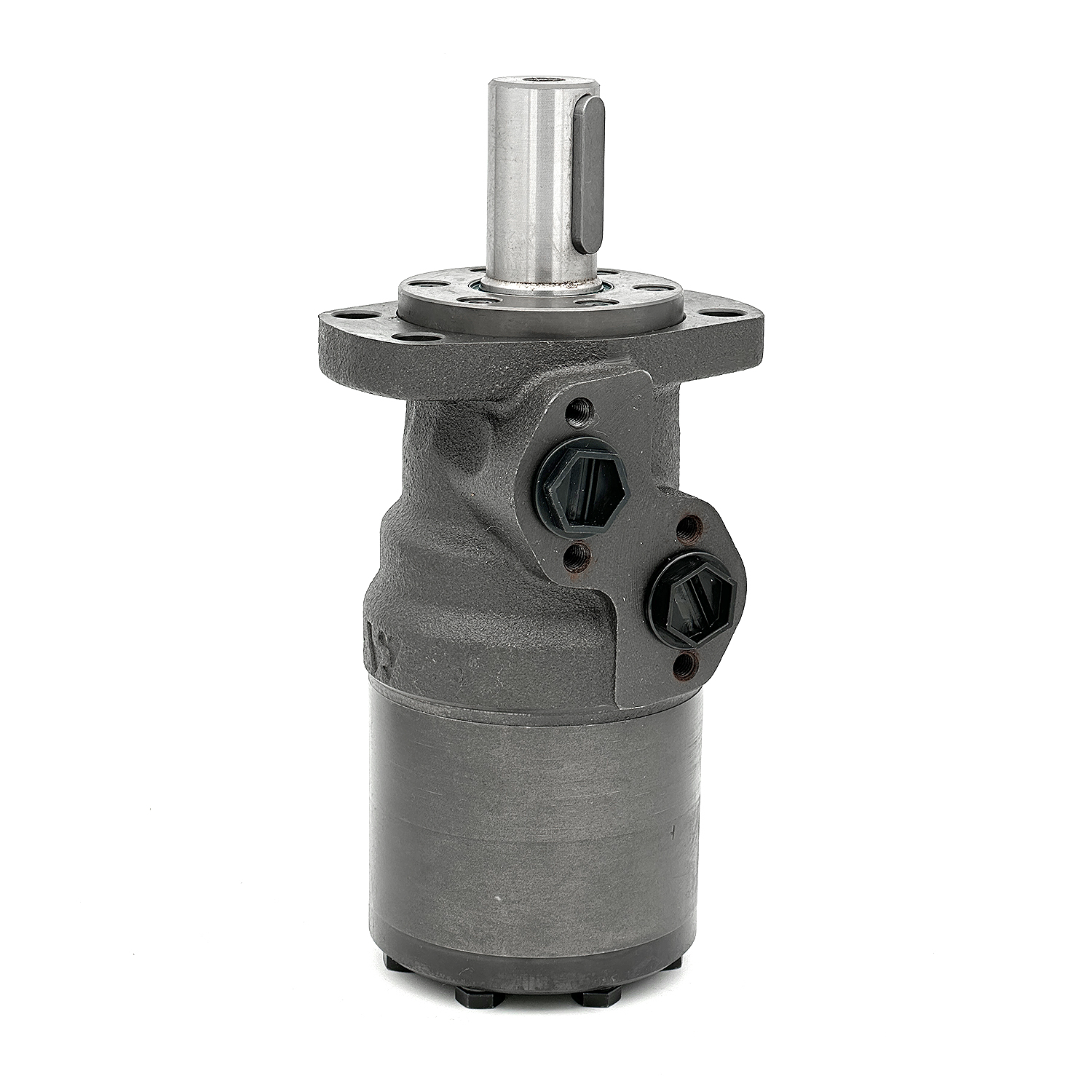

Гидромоторы MR

Основные технические характеристики гидромоторов MR
Максимальный объем, см3 397
Максимальные обороты, об/мин 970
Максимальный крутящий момент, Нм постоянный: 610, переменный: 690
Максимальная мощность на валу, кВт 15
Максимальный перепад давления, бар постоянный: 175, переменный: 200
Максимальный расход, л/мин 75
Минимальные обороты, об/мин 10
Тип жидкости Минеральные масла по HLP(DIN 51524) или HM(ISO 6743/4)
Температурный диапазон, оС -40 - 140
Оптимальная вязкость масла, мм2/с 20 - 75
Фильтрация масла по ISO code 20/16 (рекомендуется элемент 25 микрон)

Структура условного обозначения гидромоторов MR

MR Подшипник  Тип монтажа, крепления фланца  Тип портов  Код рабочего объема, см3  Исполнение вала  Тип уплотнения вала Присоединение к портам

Подшипниковый узел

пропуск - без игольчатого подшипника
N - игольчатый подшипник

Тип монтажа

пропуск - овальный фланец, 2 отверстия
F - овальный фланец, 4 отверстия
Q - квадратный фланец, 4 отверстия

Тип портов

пропуск - отверстия на одной из сторон мотора
E - задний подвод (с торца мотора)

Присоединение к портам

пропуск - BSPP (ISO 228)
M - метрическая резьба  (ISO 262)

Код рабочего объема

50 - 51,5 см3
80 - 80,3 см3
100 - 99,8 см3
125 - 125,7 см3
160 - 159,6 см3
200 - 199,8 см3
250 - 250,1 см3
315 - 315,7 см3
400 - 397,0 см3

Тип уплотнения вала

 пропуск - для пониженного давления
D - стандартное уплотнение
U - для повышенного давления

Исполнение вала

C - ø25мм, призматическая шпонка  A8x7x32 DIN6885
VC - ø25мм, призматическая шпонка  A8x7x32 DIN6885, с антикоррозионной втулкой
CO - ø1", призматическая шпонка ¼"x¼"x1¼" BS46
VCO - ø1", призматическая шпонка ¼"x¼"x1¼" BS46, с антикоррозионной втулкой
SH - ø25,32мм, шлицевой вал, BS 2059 (SAE 6B)
VSH - ø25,32мм, шлицевой вал, BS 2059 (SAE 6B), с антикоррозионной втулкой
K - ø28,56, конусный вал 1:10 шпонка B5x5x14 DIN6885
SA - ø24,5 шлицевой вал B 25x22 DIN 5482
VSA - ø24,5 шлицевой вал B 25x22 DIN 5482, с антикоррозионной втулкой
CB - ø32 шпонка A10x8x45 DIN6885
KB - ø35 конусный вал 1:10, шпонка B6x6x20 DIN6885
SB - шлицевой вал, A 25x22 DIN 5482
OB -  ø1 1/4" консунсый вал 1:8, шпонка 5/16"x 5/16"x1 1/4" BS46
HB -  ø1 1/4" шлицевой вал 14T ANSI B92.1 - 1976

Тип монтажа

Без обозначения F - монтаж

Q - монтаж

Исполнение вала

C - вал
CB - вал
CO - вал
SB - вал
SH - вал
KB - вал
K - вал
OB - вал
SA - вал
HB - вал

Размеры гидромоторов MR

Тип L, мм Тип L, мм Тип L, мм Тип L, мм L1, мм
MR(F) 50 138 MRQ 50 143,5 MR(F)E 50 157,5 MRQE 50 163,5 9
MR(F) 80 143 MRQ 80 148,5 MR(F)E 80 162,5 MRQE 80 168,5 14
MR(F) 100 146 MRQ 100 152 MR(F)E 100 165,5 MRQE 100 171,5 17,4
MR(F) 125 150,5 MRQ 125 156,5 MR(F)E 125 170 MRQE 125 176 21,8
MR(F) 160 156,5 MRQ 160 162,5 MR(F)E 160 176 MRQE 160 182 27,8
MR(F) 200 163,5 MRQ 200 169,5 MR(F)E 200 183 MRQE 200 189 34,8
MR(F) 250 172 MRQ 250 179 MR(F)E 250 192 MRQE 250 198 43,5
MR(F) 315 183 MRQ 315 189 MR(F)E 315 204 MRQE 315 210 54,8
MR(F) 400 198 MRQ 400 204 MR(F)E 400 218 MRQE 400 224 69,4

Технические характеристики гидромоторов MR с валом: C, CO, SH, K, SA

Тип MR 50 MR 80 MR 100 MR 125 MR 160 MR 200 MR 250 MR 315 MR 400
Рабочий объем, см3 51,5 80,3 99,8 125,7 159,6 199,8 250,1 315,7 397
Максимальный обороты, об/мин постоян. 775 750 600 475 375 300 240 190 150
перемен. 970 940 750 600 470 375 300 240 190
Максимальный момент, Нм постоян. 100 200 240 300 390 385 390 360 380
перемен. 130 220 280 340 430 460 470 470 470
пиковый 170 270 320 370 460 560 600 610 610
Максимальная выходная мощность на валу, кВт постоян. 7 12,5 13 12,5 11,5 9 8 5 4,8
перемен. 8,5 15 15 14,5 14 12 9,5 8 6,8
Максимальный перепад давления, бар постоян. 140 175 175 175 175 140 110 85 65
перемен. 175 200 200 200 200 175 140 115 90
пиковый 225 225 225 225 225 225 200 150 115
Максимальный расход, л/мин постоян. 40 60 60 60 60 60 60 60 60
перемен. 50 75 75 75 75 75 75 75 75
Максимальное давление на входе, бар постоян. 175 175 175 175 175 175 175 175 175
перемен. 200 200 200 200 200 200 200 200 200
пиковый 225 225 225 225 225 225 225 225 225
Максимальное давление на выходе, бар постоян. 175 175 175 175 175 175 175 175 175
перемен. 200 200 200 200 200 200 200 200 200
пиковый 225 225 225 225 225 225 225 225 225
Максимальное давление старта с ненагруженным валом, бар 10 10 10 9 7 5 4 3 3
Минимальный стартовый момент, Нм При максимальном перепаде постоян. 80 150 200 250 320 330 310 315 315
При максимальном перепаде перемен. 100 170 230 280 370 400 480 580 500
Минимальный обороты, об/мин 10 10 10 10 10 10 10 10 10
Вес, кг MR(F) 6,8 6,9 7,2 7,3 7,5 8 8,4 9,1 9,8
MRQ(N) 6,2 6,3 6,6 6,8 7,2 7,6 7,8 8,6 9,3

Технические характеристики гидромоторов MR с валом: CB, KB, OB, HB

Тип MR 50 MR 80 MR 100 MR 125 MR 160 MR 200 MR 250 MR 315 MR 400
Рабочий объем, см3 51,5 80,3 99,8 125,7 159,6 199,8 250,1 315,7 397
Максимальный обороты, об/мин постоян. 775 750 600 475 375 300 240 190 150
перемен. 970 940 750 600 470 375 300 240 190
Максимальный момент, Нм постоян. 100 200 240 300 390 450 540 550 610
перемен. 130 220 280 340 430 500 610 690 690
пиковый 170 270 320 370 460 560 710 840 870
Максимальная выходная мощность на валу, кВт постоян. 7 12,5 13 12,5 11,5 11 10 9 7,8
перемен. 8,5 15 15 14,5 14 13 12 10 10,6
Максимальный перепад давления, бар постоян. 140 175 175 175 175 175 175 135 110
перемен. 175 200 200 200 200 200 200 175 140
пиковый 225 225 225 225 225 225 225 210 175
Максимальный расход, л/мин постоян. 40 60 60 60 60 60 60 60 60
перемен. 50 75 75 75 75 75 75 75 75
Максимальное давление на входе, бар постоян. 175 175 175 175 175 175 175 175 175
перемен. 200 200 200 200 200 200 200 200 200
пиковый 225 225 225 225 225 225 225 225 225
Максимальное давление на выходе, бар постоян. 175 175 175 175 175 175 175 175 175
перемен. 200 200 200 200 200 200 200 200 200
пиковый 225 225 225 225 225 225 225 225 225
Максимальное давление старта с ненагруженным валом, бар 10 10 10 9 7 5 4 3 3
Минимальный стартовый момент, Нм При максимальном перепаде постоян. 80 150 200 250 320 410 500 500 500
При максимальном перепаде перемен. 100 170 230 280 370 460 550 660 610
Минимальный обороты, об/мин 10 10 10 10 10 10 10 10 10
Вес, кг 6,9 7 7,3 7,4 7,6 8,1 8,5 9,2 9,9

Диаграммы рабочих характеристик гидромоторов MR

Диаграмма MR50
Диаграмма MR80
Диаграмма MR100
Диаграмма MR125
Диаграмма MR160
Диаграмма MR200
Диаграмма MR250
Диаграмма MR315
Диаграмма MR400
