| Максимальный объем, см3 | 564,9 |
| Максимальные обороты, об/мин | 1000 |
| Максимальный крутящий момент, Нм | постоянный: 850, переменный: 990 |
| Максимальная мощность на валу, кВт | 23 |
| Максимальный перепад давления, бар | постоянный: 210, переменный: 275 |
| Максимальный расход, л/мин | 90 |
| Минимальные обороты, об/мин | 5 |
| Допустимая нагрузка на вал, Н | 500 |
| Тип жидкости | Минеральные масла по HLP(DIN 51524) или HM(ISO 6743/4) |
| Температурный диапазон, оС | -40 - 140 |
| Оптимальная вязкость масла, мм2/с | 20 - 75 |
| Фильтрация масла | по ISO code 20/16 (рекомендуется элемент 25 микрон) |
Структура условного обозначения гидромоторов MS
| MS | Тип монтажа, крепления фланца | Тип портов | Код рабочего объема, см3 | Исполнение вала | Тип уплотнения вала | Присоединения к портам | Рабочее направление тормоза (для MSB) |
Тип монтажа
пропуск - монтажный фланец SAE A-4A - монтажный фланец SAE A-2, 2 отверстия
F - монтаж по типу магнето, 4 отверстия
Q - неразвернутая площадка, 4 отверстия
B - мотор, с барабанным тормозом
S - короткий монтаж
V - очень короткий монтаж
U - ультра короткий монтаж
W - конусная посадка вала
Тип портов
пропуск - отверстия на одной из сторон мотораE - задний подвод (с торца мотора)
Код рабочего объема
80 - 80,5 см3100 - 100,0 см3
125 - 125,7 см3
160 - 159,7 см3
200 - 200,0 см3
250 - 250,0 см3
315 - 314,9 см3
400 - 397,0 см3
475 - 474,6 см3
52 - 522,7 см3
565 - 564 см3
Исполнение вала
пропуск - для исполнения монтажа B S U VC - ø32мм, призматическая шпонка A10x8x45 DIN6885
CO - ø1 1/4", призматическая шпонка
K - ø35мм, конусный вал, шпонка B6x6x20 DIN6885
SL - ø34,85, шлицевой вал DIN 9611
SH - ø1¼" шлицевой вал 14T ANS B92.1-1970
SA - 7/8"-13T, шлицевой вал ANS B92.1-1970
Тип уплотнения вала
пропуск - для пониженного давленияU - для повышенного давления
Присоединение к портам
пропуск - BSPP (ISO 228)M - метрическая резьба (ISO 262)
Рабочее направление тормоза
/R - правое/L - левое
Тип монтажа
Без обозначения
|
Q - монтаж
|
A - монтаж
|
F - монтаж
|
W- монтаж
|
V- монтаж
|
S- монтаж
|
U- монтаж
|
Исполнение вала

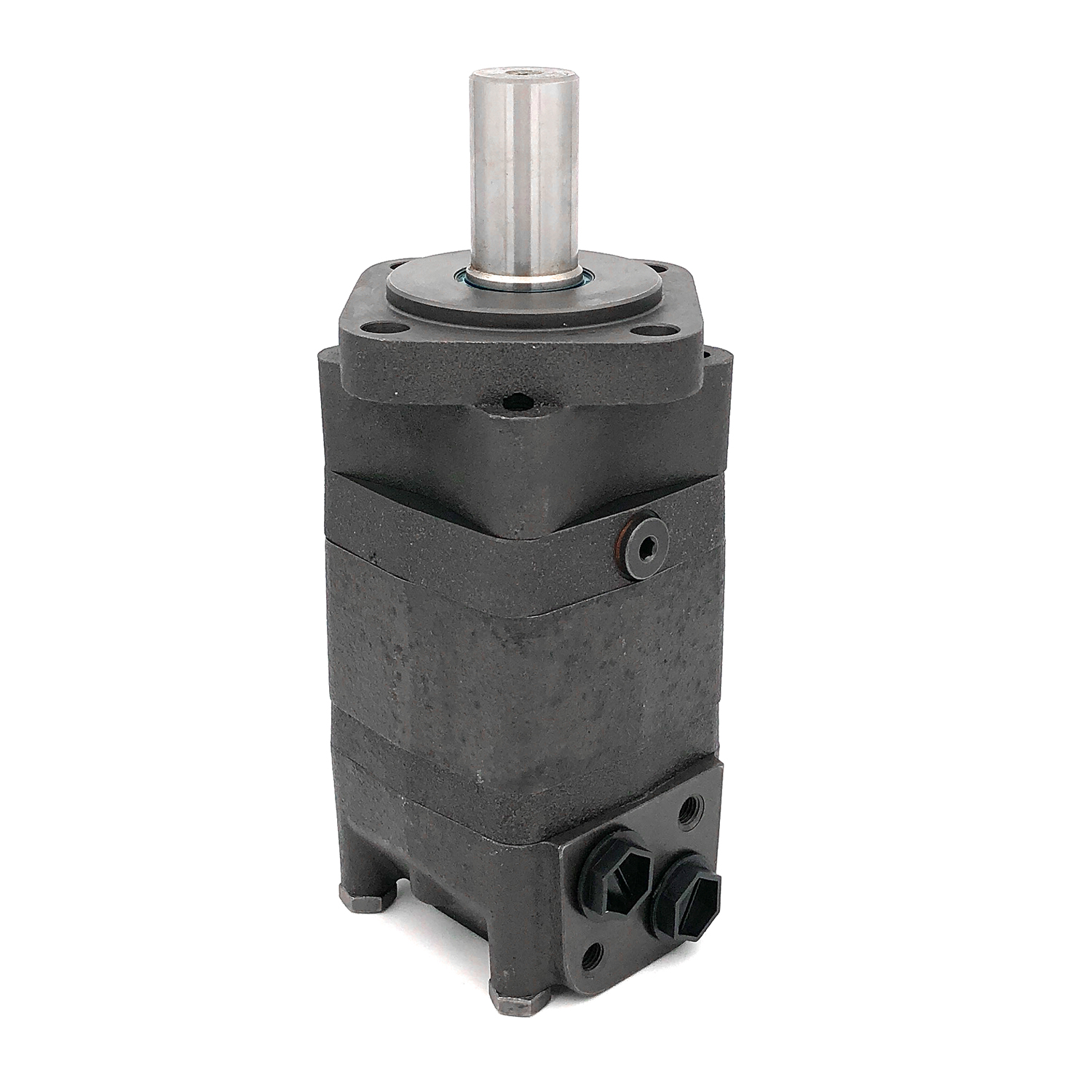

C - вал
|
K - вал
|
CO - вал
|
SH - вал
|
SL - вал
|
SA - вал
|
Технические характеристики гидромоторов MS
| Тип мотора | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 | |
| Рабочий объем (см3) | 80,5 | 100 | 125,7 | 159,7 | 200 | 250 | 314,9 | 397 | 474,6 | 522,7 | 564,9 | |
| Макс. скорость (об/мин)
|
постоянно | 810 | 750 | 600 | 470 | 375 | 300 | 240 | 190 | 160 | 145 | 130 |
| кратковременно | 1000 | 900 | 720 | 560 | 450 | 360 | 290 | 230 | 190 | 175 | 160 | |
| Макс. момент (Нм)
|
постоянно | 240 | 305 | 375 | 490 | 610 | 720 | 825 | 865 | 850 | 850 | 850 |
| кратковременно | 310 | 390 | 490 | 600 | 720 | 870 | 1000 | 990 | 990 | 990 | 990 | |
| Макс. мощность на валу (кВт)
|
постоянно | 15,5 | 18 | 18 | 16,5 | 16,5 | 14,5 | 15 | 11 | 8,4 | 7,6 | 6,9 |
| кратковременно | 19,5 | 22,8 | 22,5 | 23 | 22 | 18 | 17 | 12,5 | 11,3 | 10,4 | 9,6 | |
| Макс. перепад давления (бар)
|
постоянно | 210 | 210 | 210 | 210 | 210 | 200 | 200 | 160 | 130 | 115 | 105 |
| кратковременно | 275 | 275 | 275 | 275 | 275 | 250 | 240 | 190 | 150 | 135 | 125 | |
| пиковый режим | 295 | 295 | 295 | 295 | 295 | 270 | 260 | 210 | 170 | 155 | 145 | |
| Макс. расход (л/мин)
|
постоянно | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| кратковременно | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| Макс. давление на входе (бар)
|
постоянно | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
| кратковременно | 295 | 295 | 295 | 295 | 295 | 295 | 295 | 295 | 295 | 295 | 295 | |
| пиковый режим | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Макс. давление на выходе (бар)
|
постоянно | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| кратковременно | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | |
| пиковый режим | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | |
| Макс. стартовое давление с ненагруженным валом (бар) | 12 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| Мин. стартовый момент (Нм)
|
при максимальном перепаде пост. | 180 | 230 | 290 | 370 | 470 | 560 | 710 | 710 | 710 | 710 | 710 |
| при максимальном перепаде кратковрем. | 235 | 300 | 380 | 460 | 560 | 700 | 850 | 840 | 840 | 840 | 840 | |
| Мин. скорость (об/мин) | 10 | 10 | 8 | 8 | 6 | 6 | 5 | 5 | 5 | 5 | 5 | |
| Масса (кг) | MS(F) | 9,9 | 10,1 | 10,4 | 10,8 | 11,2 | 11,7 | 12,4 | 13,1 | 14,1 | 14,6 | 15 |
| MSW | 10,4 | 10,6 | 10,9 | 11,3 | 11,7 | 12,2 | 12,9 | 13,8 | 14,6 | 15,1 | 15,5 | |
| MSS | 7,9 | 8,1 | 8,4 | 8,8 | 9,2 | 9,7 | 10,4 | 11,3 | 12,1 | 12,6 | 13 | |
| MSV | 5,8 | 6 | 6,3 | 6,7 | 7,1 | 7,6 | 8,3 | 9,2 | 10 | 10,5 | 10,9 | |
| MSQ | 10,3 | 10,5 | 10,8 | 11,2 | 11,6 | 12,1 | 12,8 | 13,7 | 14,5 | 15 | 15,4 | |
| MSB | 16,9 | 17,1 | 17,4 | 17,8 | 18,2 | 18,7 | 19,4 | 20,3 | 21,1 | 21,6 | 23 | |
Размеры гидромоторов MS
| Тип | L, мм | L2, мм | *LE, мм | Тип | L, мм | L2, мм | *LE, мм | L1, мм |
| MS(F, A) 80 | 168 | 124 | 173 | MSW 80 | 129 | 87 | 138 | 14 |
| MS(F, A) 100 | 171 | 128 | 177 | MSW100 | 133 | 91 | 142 | 17,4 |
| MS(F, A) 125 | 176 | 132 | 181 | MSW 125 | 137 | 95 | 146 | 21,8 |
| MS(F, A) 160 | 182 | 138 | 187 | MSW 160 | 143 | 101 | 152 | 27,8 |
| MS(F, A) 200 | 189 | 145 | 194 | MSW 200 | 150 | 108 | 159 | 34,8 |
| MS(F, A) 250 | 197 | 154 | 203 | MSW 250 | 159 | 117 | 168 | 43,5 |
| MS(F, A) 315 | 209 | 165 | 214 | MSW 315 | 170 | 128 | 179 | 54,8 |
| MS(F, A) 400 | 223 | 179 | 228 | MSW 400 | 184 | 143 | 194 | 69,4 |
| MS(F, A) 475 | 237 | 193 | 242 | MSW 475 | 198 | 156 | 207 | 82,6 |
| MS(F, A) 525 | 229 | 185 | 234 | MSW 525 | 190 | 148 | 199 | 74,5 |
| MS(F, A) 565 | 235 | 191 | 240 | MSW 565 | 196 | 154 | 205 | 80,2 |
Диаграммы рабочих характеристик гидромоторов MS
Диаграмма MS80
|
Диаграмма MS100
|
Диаграмма MS125
|
Диаграмма MS160
|
Диаграмма MS200
|
Диаграмма MS250
|
Диаграмма MS315
|
Диаграмма MS400
|
Диаграмма MS475
|
Диаграмма MS525
|
Диаграмма MS565
|
