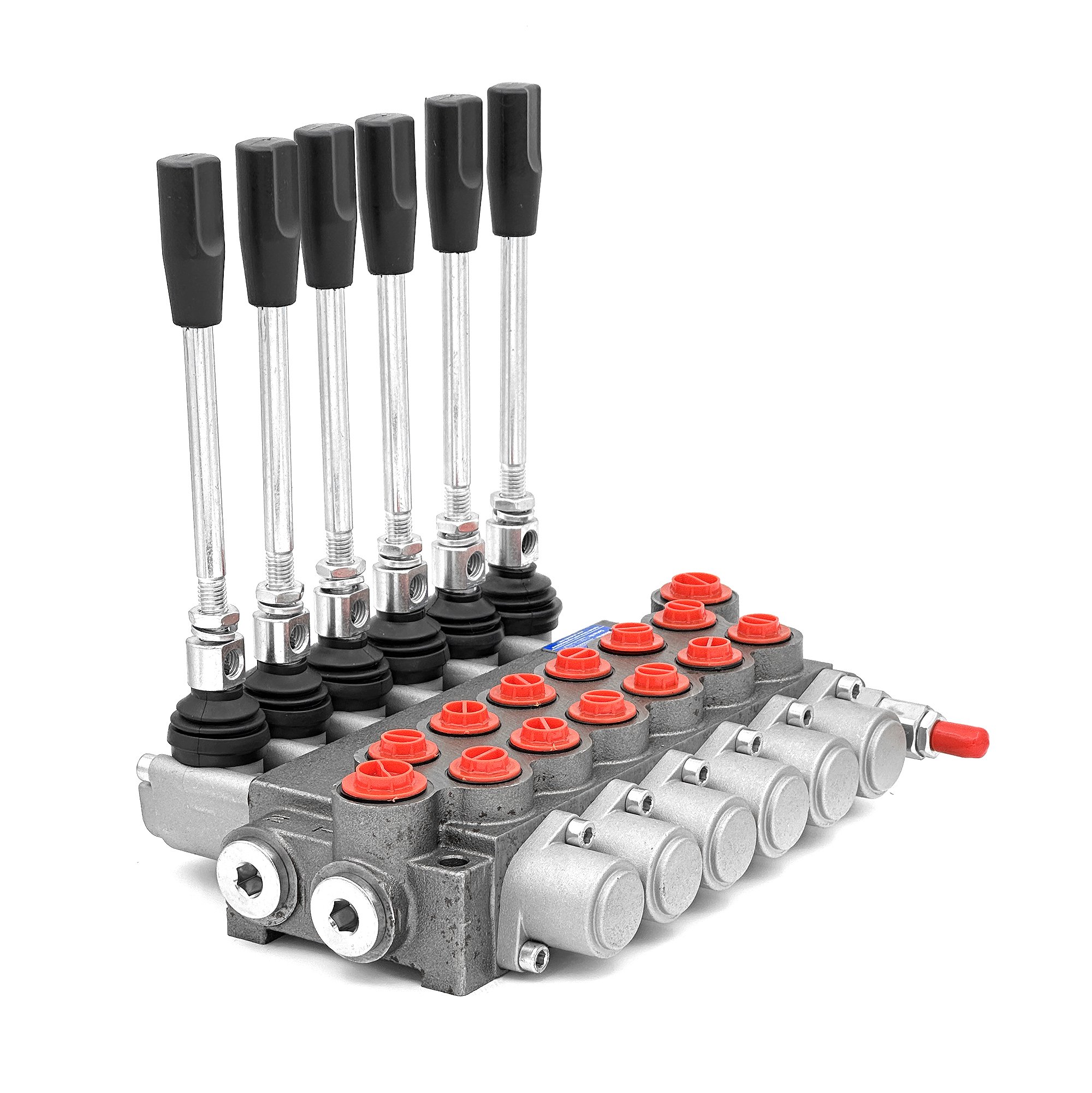

Технические характеристики гидрораспределителей Р40
| Конструктивное исполнение |
моноблок |
| Способ крепления |
2 болта М8 |
| Присоединительные отверстия |
внутренние резьбы |
| Температура окружающей среды |
-40С...+60С |
| Тип рабочей жидкости |
гидравлические масла |
| Кинематическая вязкость рабочей жидкости |
12...800мм2/с разрешенный диапазон
20...100мм2/с рекомендуемый диапазон |
| Температура жидкости |
-15С...+80С |
| Фильтрация масла |
Класс 10 по стандарту NAS1638 |
| Максимальное рабочее давление по магистралям, бар |
Р=250бар, Т=50бар, А,В = 300бар |
| Внутренние утечки |
5см3/мин при 100 бар |
| Расход жидкости |
40л/мин |
| Ход золотника |
±6мм |
| Усилие для движения золотника |
<200Н |
Подключение гидрораспределителей Р40
Размеры гидрораспределителей Р40
|
A |
B |
C |
D |
P1 |
P2 |
T1 |
T2 |
| Р40 |
60 |
80 |
85 |
60 |
+ |
- |
+ |
- |
| 02Р40 |
60 |
80 |
129 |
97 |
+ |
+ |
+ |
+ |
| 03Р40 |
60 |
80 |
164 |
132 |
+ |
+ |
+ |
+ |
| 04Р40 |
60 |
80 |
199 |
167 |
+ |
+ |
+ |
+ |
| 05Р40 |
60 |
80 |
234 |
202 |
+ |
+ |
+ |
+ |
| 06Р40 |
60 |
80 |
269 |
237 |
+ |
+ |
+ |
+ |
| 07Р40 |
60 |
80 |
304 |
272 |
+ |
+ |
+ |
+ |
| 2Р40 |
60 |
80 |
129 |
97 |
+ |
+ |
+ |
+ |
| 3Р40 |
60 |
80 |
164 |
132 |
+ |
+ |
+ |
+ |
| 3Р40 |
60 |
80 |
199 |
167 |
+ |
+ |
+ |
+ |
Обозначение гидрораспределителей Р40
| Структура условного обозначения гидрораспределителей Р40 |
| Пример обозначения |
02P40R1A1A1GKZ1THEC211 |
| 0 |
Общий обратный клапан |
| 2 |
количество золотников |
| P40 |
тип/серия распределителя |
| R |
Подвод давления с правой стороны |
| 1 |
Способ распределения потока |
| A |
Характеристика первого золотника (схема работы) |
| 1 |
Характеристики первого золотника (фиксация, автовозврат) |
| A |
Характеристика второго золотника (схема работы) |
| 1 |
Характеристика второго золотника (схема работы) |
| G |
тип присоединения - резьбовые отверстия |
| KZ1 |
Вид ручного управления |
| T |
Исполнение ручного управления с "TETON" |
| H |
Другое управление |
| E |
С электрическим выключателем |
| C2 |
Продолжение линии давления |
| 11 |
Присоединительные отверстия |
Технические характеристики золотников гидрораспределителей Р40
| Типы конфигураций фиксации и автовозврата золотника |
| 1 |
 |
6 |
 |
11 |
 |
| 2 |
 |
7 |
 |
*12 |
 |
| 3 |
 |
8 |
 |
*13 |
 |
| 4 |
 |
9 |
 |
*15 |
 |
| 5 |
 |
10 |
 |
*16 |
 |
* - только при входе слева
* - только при входе справа |
Схемы работы золотников гидрораспределителей Р40
| Схемы работы золотников |
| A |
 |
G |
 |
Q |
 |
| B |
 |
H |
 |
R |
 |
| C |
 |
M |
 |
S |
 |
| D |
 |
N |
 |
T |
 |
| E |
 |
O |
 |
K |
 |
| F |
 |
P |
 |
L |
 |
Управление гидрораспределителями Р40
Вид ручного управления гидрораспределителей
| Код |
Схема |
Код |
Схема |
Код |
Схема |
| KZ |
 |
KY |
 |
KI |
 |
| KZ1 |
 |
KY1 |
 |
KI1 |
 |
| KZ0 |
 |
KY0 |
 |
KI0 |
 |
| KZ01 |
 |
KY01 |
 |
KI01 |
 |
Присоединительные резьбы распределителей Р40
Присоединительные резьбы
|
P |
A, B |
T |
N |
| M |
M22x1,5 |
M18x1,5 |
M22x1,5 |
M22x1,5 |
| G |
G1/2 |
G3/8 |
G1/2 |
G1/2 |
| G1/2 |
G1/2 |
G1/2 |
G1/2 |
G1/2 |
| S |
7/8-14UNF |
3/4-16UNF |
7/8-14UNF |
7/8-14UNF |
Диаграмма рабочих характеристик гидролиний Р40
Гидравлические схемы распределения потока
