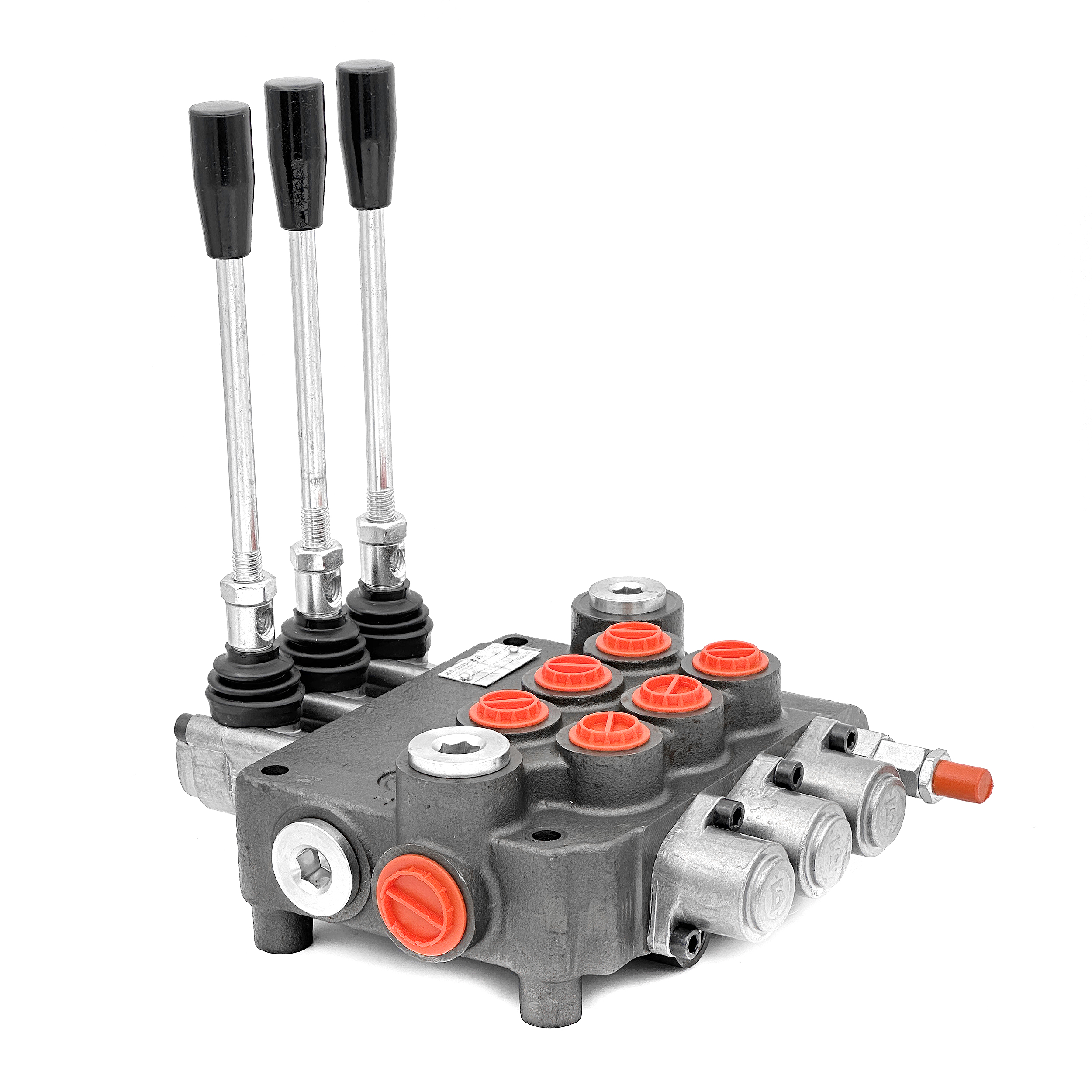

| Конструктивное исполнение | моноблок |
| Способ крепления | 3 болта М8 |
| Присоединительные отверстия | внутренние резьбы |
| Температура окружающей среды | -40С...+60С |
| Тип рабочей жидкости | гидравлические масла |
| Кинематическая вязкость рабочей жидкости | 12...800мм2/с разрешенный диапазон
20...100мм2/с рекомендуемый диапазон |
| Температура жидкости | -15С...+80С |
| Фильтрация масла | Класс 10 по стандарту NAS1638 |
| Максимальное рабочее давление по магистралям, бар | Р=250бар
Т=50бар А,В = 300бар |
| Внутренние утечки | 6см3/мин при 100 бар |
| Расход жидкости | 80л/мин |
| Ход золотника | ±7мм |
| Усилие для движения золотника | <220Н |
Размеры гидрораспределителей Р80
| A | B | C | D | P1 | P2 | T1 | T2 | |
| Р80 | 65 | 79 | 107 | 65 | + | - | + | - |
| 2Р80 | 80 | 94 | 160 | 103 | + | + | + | + |
| 3Р80 | 80 | 94 | 198 | 141 | + | + | + | + |
| 4Р80 | 80 | 94 | 236 | 179 | + | + | + | + |
| 5Р80 | 80 | 94 | 274 | 217 | + | + | + | + |
| 6Р80 | 80 | 94 | 312 | 255 | + | + | + | + |
Обозначение гидрораспределителей Р80
Технические характеристики золотников гидрораспределителей Р80
| Код | Схема |
| 1 |
|
| 2 |
|
| 3 |
|
| 4 |
|
| 5 |
|
| 6 |
|
| 7 |
|
| 8 |
|
| 9 |
|
| 10 |
|
| 11 |
|
| 12 |
|
| 13 |
|
| Код | Схема |
| A |
|
| B |
|
| C |
|
| D |
|
| E |
|
| F |
|
| G |
|
| H |
|
| M |
|
| N |
|
| O |
|
| P |
|
| Q |
|
| R |
|
| S |
|
| T |
|
| L |
|
Управление гидрораспределителями Р80
| Код | Схема | Код | Схема | Код | Схема |
| KZ |
|
KY |
|
KI |
|
| KZ1 |
|
KY1 |
|
KI1 |
|
| KZ0 |
|
KY0 |
|
KI0 |
|
| KZ01 |
|
KY01 |
|
KI01 |
|
Присоединительные резьбы распределителей Р80
| P | A, B | T | N | |
| M | M22x1,5 | M22x1,5 | M26x1,5 | M26x1,5 |
| G | G1/2 | G1/2 | G3/4 | G3/4 |
| S | 7/8-14UNF | 7/8-14UNF | 1 1/16-14UNF | 1 1/16-14UNF |
Диаграмма рабочих характеристик гидролиний Р80
Гидравлические схемы распределения потока
