Клапан безопасности и мягкого пуска NXM4-1/2-VAV16+CL-67+122-701

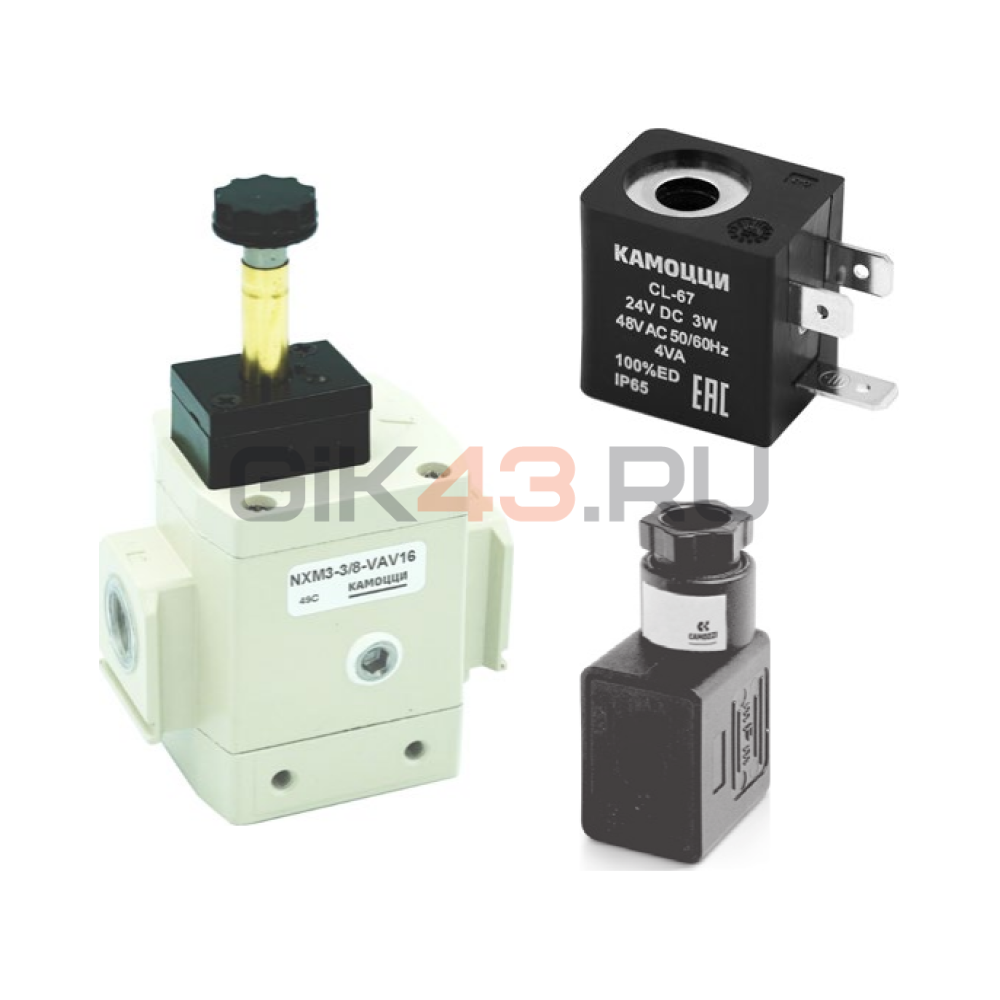

Комплект включает клапан NXM4-1/2-VAV16, катушку CL-67 и разъем 122-701 со светодиодной индикацией. Клапан постепенно наполняет воздухом линию после включения, ограничивая резкое приложение давления к подключенным исполнительным механизмам. Скорость первоначального наполнения регулируется шлицевой отверткой.

Переход происходит в два этапа: давление на выходе сначала нарастает регулируемо примерно до 2,5 бар, затем клапан открывает основной проход и подает полное давление. При снятии управления функция 3/2 возвращает подачу в нормально закрытое состояние и разгружает линию через выхлоп. Ручное дублирование позволяет проверить работу электропневматического исполнения при наладке.

Электрическая комплектация рассчитана на 24 В постоянного тока: CL-67 потребляет 3 Вт, а разъем 122-701 показывает подачу питания светодиодом. Наличие у катушки альтернативной маркировки 48 В AC не означает возможности подключить этот комплект к 48 В: разъем индикации выбран на 24 ВAC/DC. Все части питания должны соответствовать одной согласованной цепи.

Типоразмер NXM4 имеет порты G1/2 и расход подачи 2900 Нл/мин, сброса 3600 Нл/мин. Рабочий диапазон 2,5–10 бар следует отличать от кратковременного допустимого давления на входе 16 бар. Клапан устанавливают в магистрали или в составе модульного блока подготовки воздуха; предусмотрено место под манометр G1/8, штатно закрытое резьбовой заглушкой.
