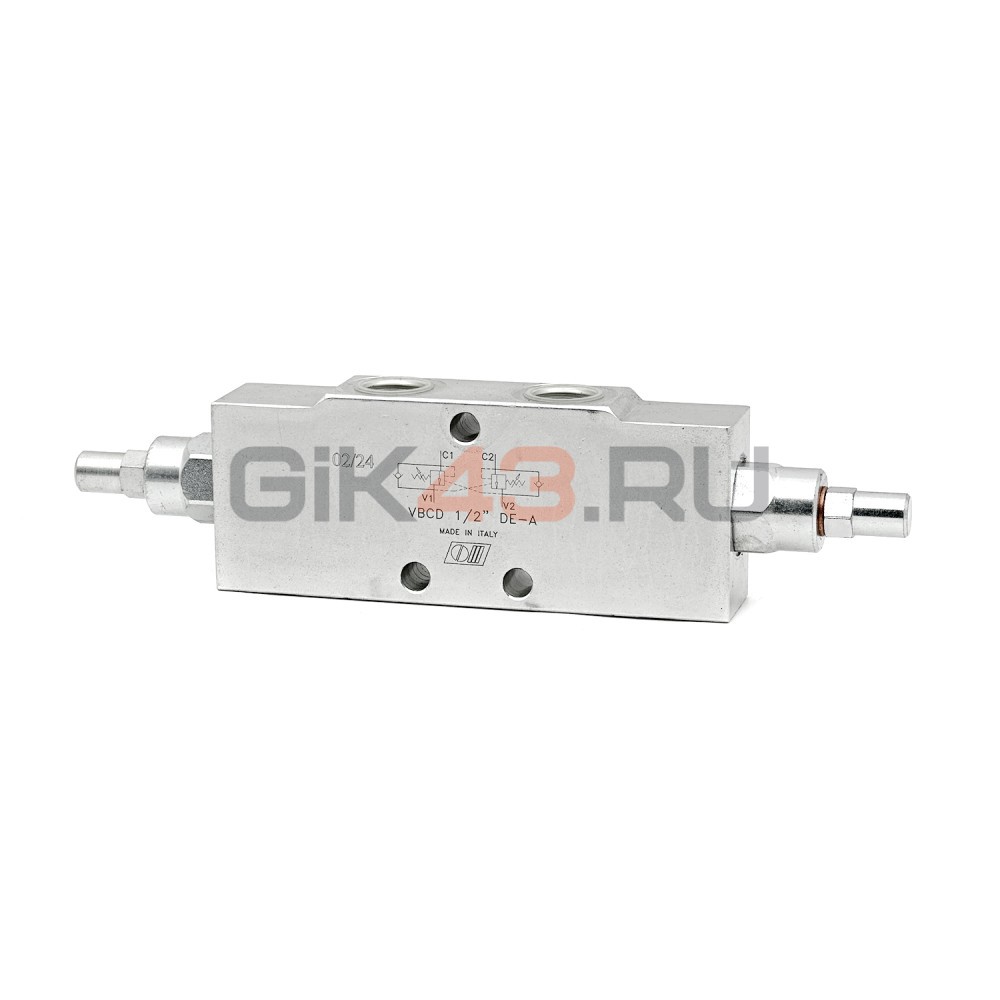

Клапан тормозной VBCD 1/2 DE/A (V0432)

Описание работы

Тормозные клапаны VBCD DE/A обеспечивают контроль движения привода в обоих направлениях, плавный спуск груза, а так же блокируют его, при отсутствии давления в каналах V1 и V2

Подсоединение

Подключить каналы V1 и V2 к линиям давления (распределителя), каналы C1 и C2 к приводу

Размеры тормозных клапанов VBCD DE A

Код	Тип	Резьба	L (мм)	L1 (мм)	L2 (мм)	L3 (мм)	L4 (мм)	L5 (мм)	L6 (мм)	H1 (мм)	H2 (мм)	H (мм)	S (мм)	Вес (кг)
V0418	VBCD 1/4” DE/A	G 1/4”	150	248	50	110	30	50	44	32	28	60	30	1.968
V0422	VBCD 3/8” DE/A	G 3/8”	150	248	50	110	30	50	44	32	28	60	30	1.944
V0432	VBCD 1/2” DE/A	G 1/2”	150	248	50	110	30	50	44	32	28	60	30	1.886
V0435	VBCD 3/4“ DE/A	G 3/4”	190	304	65	143	44	62.5	64	40	40	80	35	3.820
V0436	VBCD 1” DE /A	G 1”	210	319	66	158	190	72	/	45	45	90	50	7.120

Перепад давления в зависимости от потока на клапанах VBCD DE A
