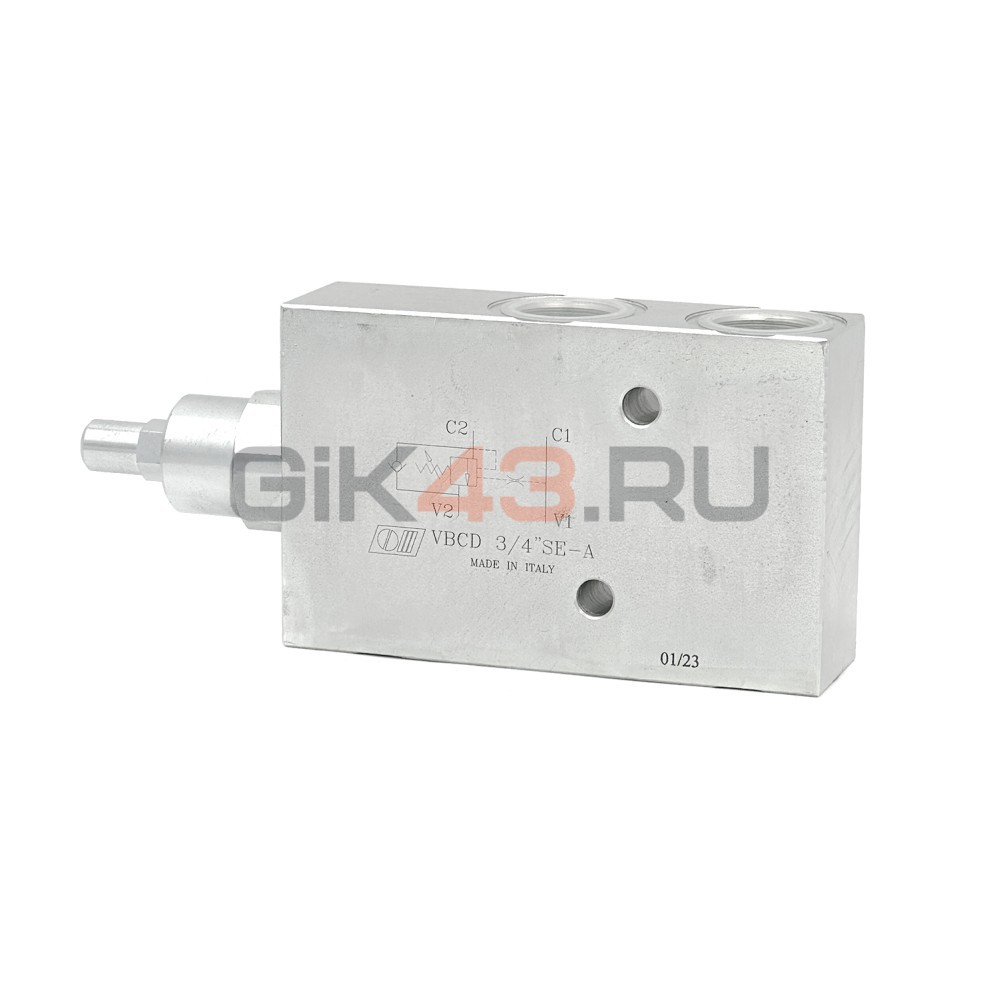

Клапан тормозной VBCD 3/4 SE/A (V0419)

Описание работы

Тормозные клапаны VBCD SE A обеспечивают контроль движения привода в одном из направлений, плавный спуск груза, а так же блокируют его, при отсутствии давления в канале V1.

Подсоединение

Подключить каналы V1 и V2 к линиям давления (распределителя), каналы C1 и C2 к приводу. Линия C2-V2 регулируемая

Размеры тормозных клапанов VBCD SE/A

Код	Тип	Резьба	L (мм)	L1 (мм)	L2 (мм)	L3 (мм)	L4 (мм)	L5 (мм)	L6 (мм)	L7 (мм)	H (мм)	S (мм)	Вес (кг)
V0382	VBCD 1/4” SE/A	G 1/4”	100	149	30	60	20	50	55	44	60	30	1.310
V0392	VBCD 3/8” SE/A	G 3/8”	100	149	30	60	20	50	55	44	60	30	1.256
V0412	VBCD 1/2” SE/A	G 1/2”	100	149	36	65	20	50	57.5	44	60	30	1.196
V0419	VBCD 3/4“ SE/A	G 3/4”	127	187	46	85	23.5	62.5	75	44	80	35	2.372
V0417	VBCD 1” SE /A	G 1”	156	213	70	109.5	23.5	63	75	70	90	50	5.520

Перепад давления в зависимости от потока на клапанах VBCD SE A
