Крепление датчика S53 — техническая документация

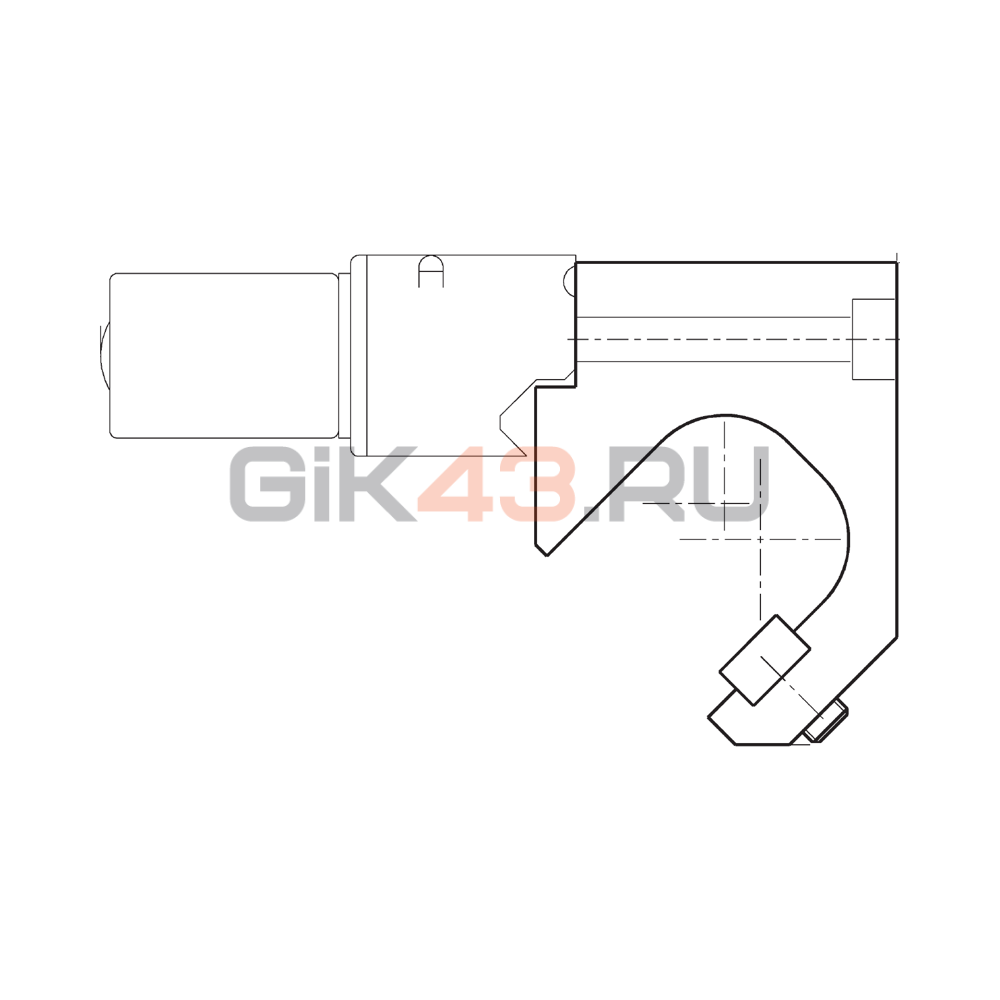

Крепление S53 предназначено для установки магнитного датчика CSN 2032-0 на пневмоцилиндры серии 41 с диаметром поршня 160 или 200 мм. Это отдельная механическая принадлежность, согласующая положение датчика с конструкцией крупного цилиндра. Сам датчик в комплект крепления не входит и заказывается отдельно.
Зажимная конструкция фиксируется на шпильке цилиндра и удерживает датчик в рабочем положении, не требуя его прямого крепления к гильзе. При наладке положение узла выбирают по фактической точке обнаружения магнитного поршня и затем окончательно затягивают крепеж. Исполнение S53 следует отличать от S21, указанного в той же таблице для цилиндров серии 40.
