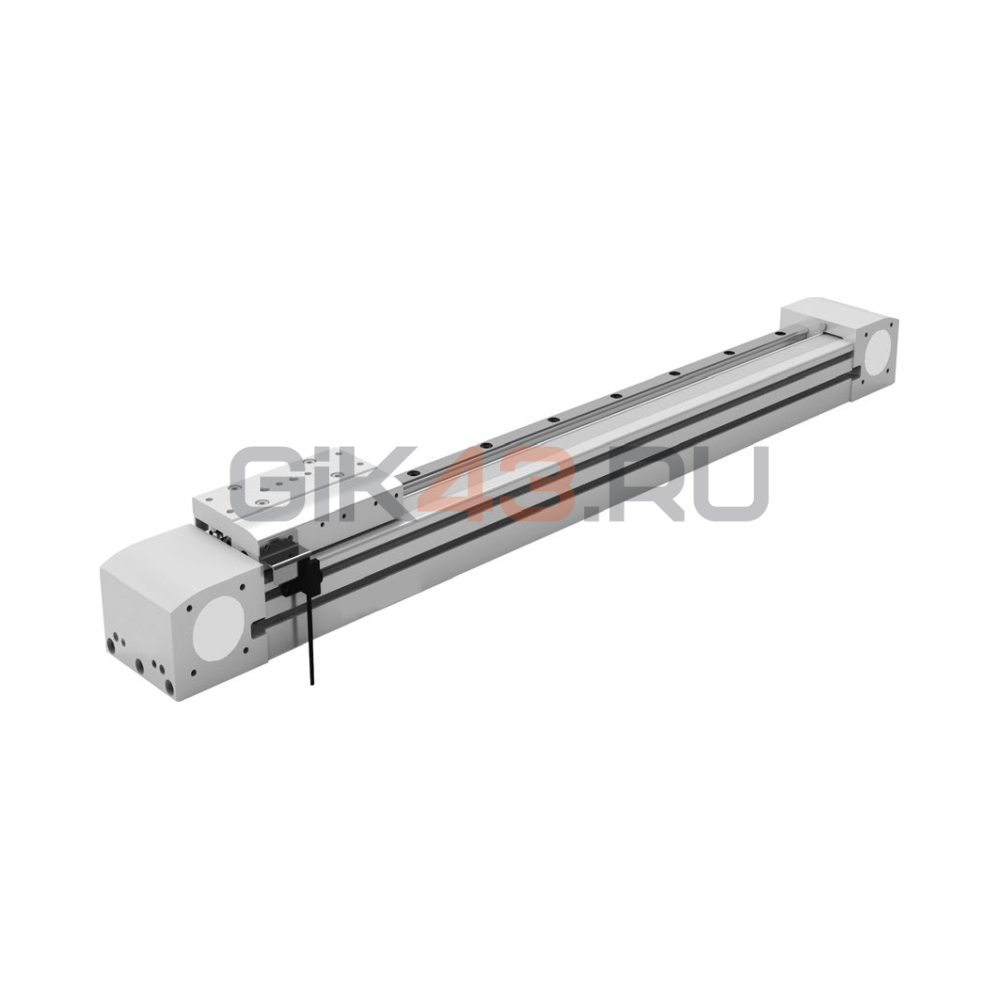

Линейный электромеханический модуль EGT-120-TB-0400-S преобразует вращение двигателя в поступательное перемещение каретки при помощи зубчатого ремня. Самонесущий квадратный профиль объединяет приводные элементы и направляющую в компактном корпусе. Исполнение размера 120 со стандартной кареткой рассчитано на позиционирование сравнительно тяжелых полезных нагрузок и хорошо сопротивляется изгибающим моментам.
В данном артикуле предусмотрен ход 400 мм. Для размера 120 каталог указывает максимальную линейную скорость 3 м/с, ускорение 22,5 м/с² и повторяемость ±0,08 мм; допустимую нагрузку и моменты проверяют по схеме установки и режиму движения. Зубчатый ремень шириной 45 мм перемещает каретку на 125 мм за один оборот шкива, что важно при расчете передаточного отношения двигателя или редуктора.
Для размера 120 двигатель допускается устанавливать с любой из четырех сторон. Монтаж модуля выполняется за пазы профиля с помощью соответствующих зажимов, а для контроля положения предусмотрены внешние оптические датчики и отдельный монтажный комплект. Артикул обозначает механический модуль; двигатель и необходимые принадлежности выбирают отдельно под задачу.
