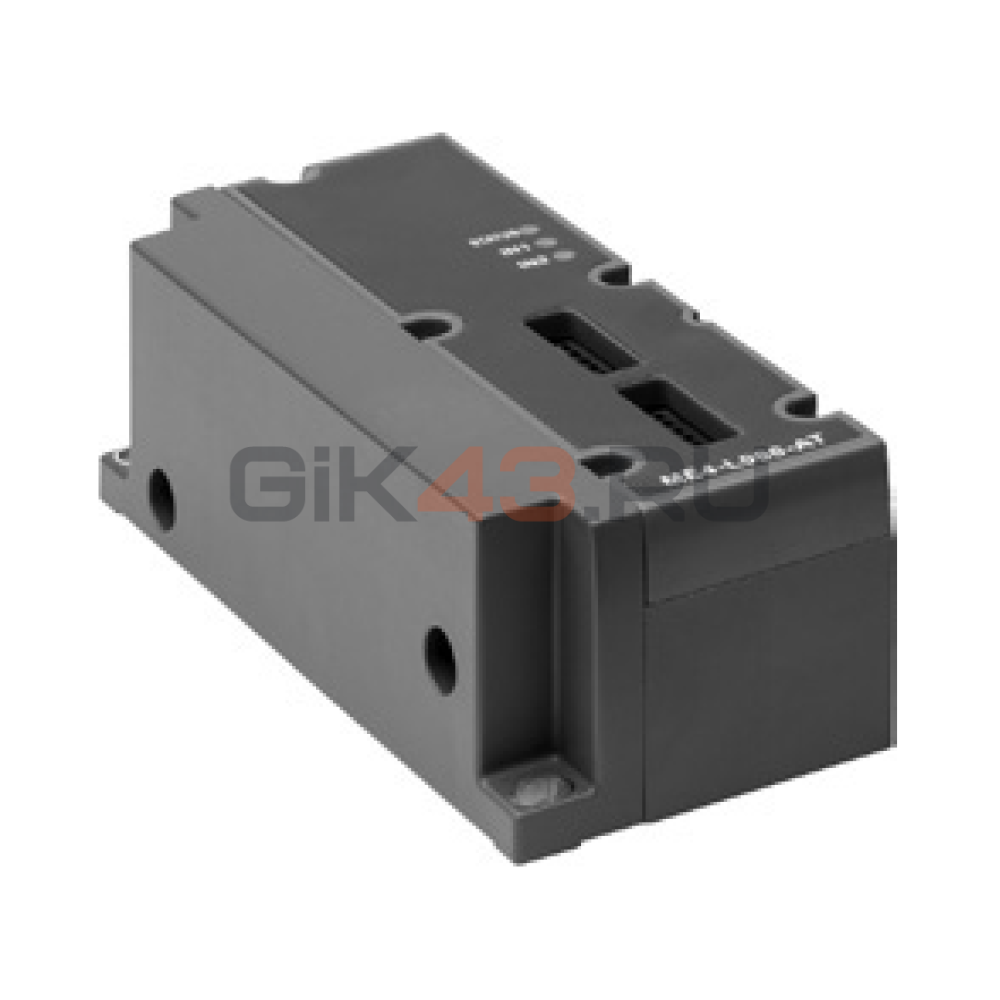

Модуль ME4-L000-AT принимает сигналы двух термопар по двухпроводной схеме и передает измерения в систему CX4. Он поддерживает типы J, K, B, E, N, R, S и T с разрешением до 16 бит. Тип подключенного датчика задается программно для соответствующего аналогового входа.
Входы не имеют гальванической изоляции, поэтому организацию общих цепей и прокладку измерительных проводов необходимо согласовать с датчиками и остальной системой. Это модуль TC для термопар, а не вход RTD для сопротивлений PT100/PT1000 и не универсальный преобразователь токовой петли 4–20 мА.
Версия AT имеет два пятиконтактных клеммных разъема Push-in и защиту IP20. Два желтых индикатора и общий красный индикатор служат для контроля состояния и диагностики; собственное потребление составляет не более 20 мА. Модуль устанавливается слева от узла связи и может комбинироваться с другими цифровыми и аналоговыми модулями.
