Монтажный комплект NAMUR обеспечивает механическую фиксацию линейного позиционера относительно привода регулирующего клапана. Кронштейн и U-образные болты образуют зажимное соединение со стойкой, позволяя расположить позиционер рядом с движущимся штоком и правильно состыковать рычаг обратной связи.

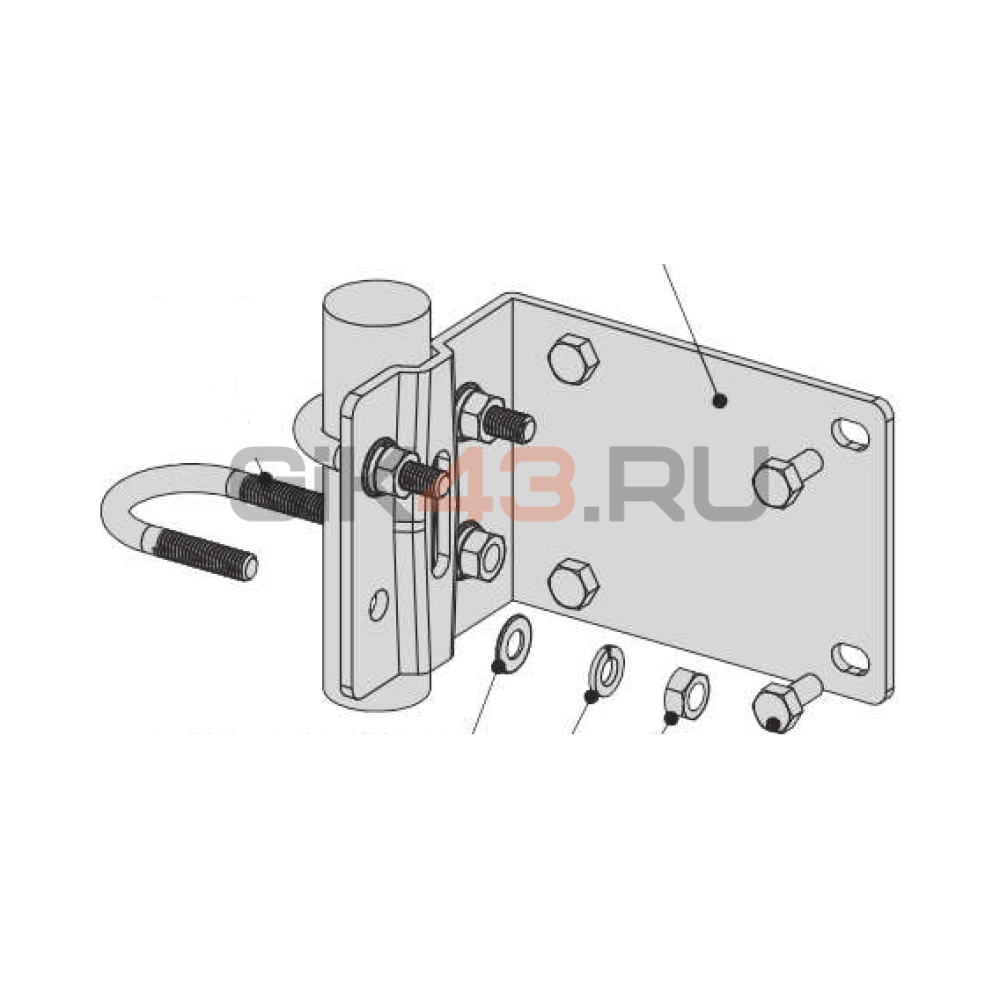

В комплект входят кронштейн, два U-образных болта M8, четыре болта M8×15, четыре гайки M8, четыре плоские шайбы M8 и четыре пружинные шайбы M8. Стойка, вокруг которой затянуты скобы на заводской иллюстрации, показана только для пояснения монтажа и в комплект не входит. Позиционер и привод также поставляются отдельно.
При подборе проверяют монтажные размеры кронштейна и стойки. После установки необходимо убедиться, что штифт штока правильно расположен в пазу рычага и что соединение свободно перемещается во всём ходе клапана. Окончательную затяжку и настройку выполняют после проверки механической совместимости узла.
