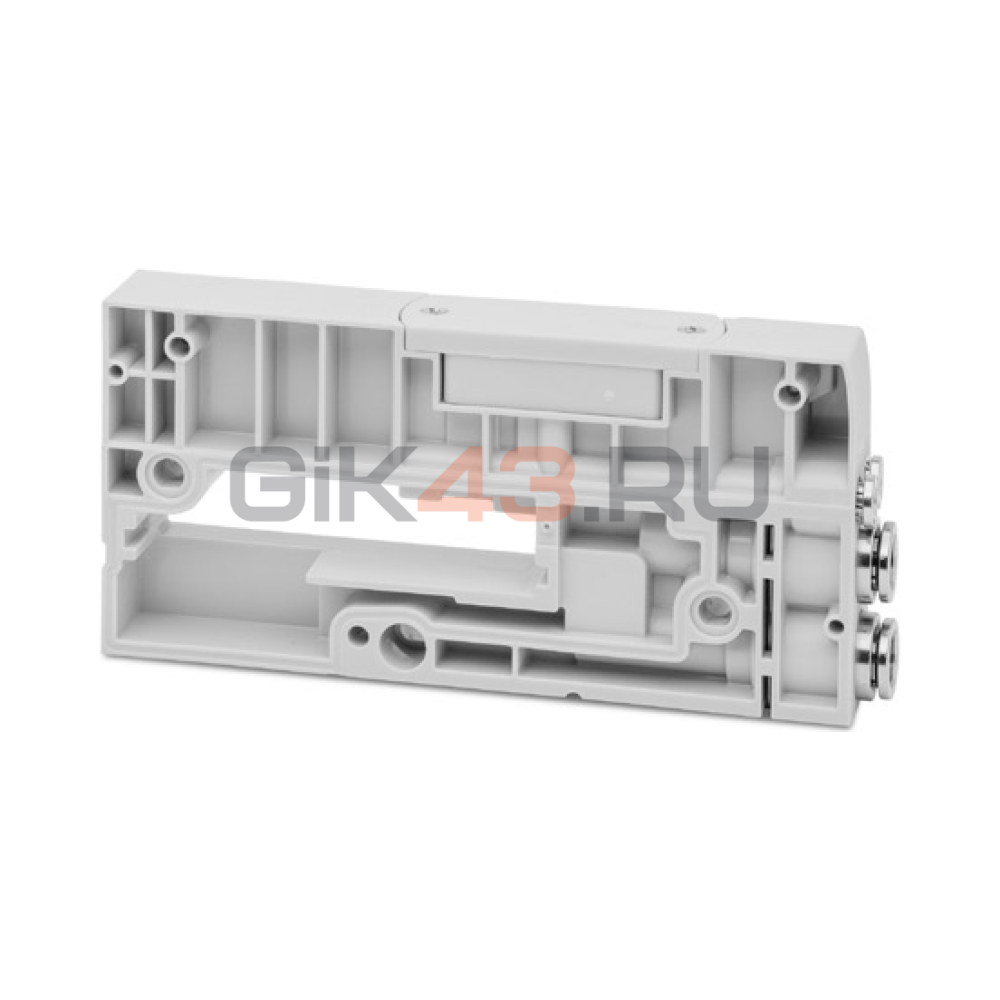

Модуль DAM20-KD образует начальную пневматическую концевую секцию острова D2. Он предназначен для подвода питания основных каналов и организации питания пилотной ступени в составе штатной модульной системы. При проектировании острова важно согласовать выбранное исполнение питания пилотов с остальной конфигурацией, чтобы управляющие клапаны получали необходимое давление.
Размер 2 соответствует острову D2 с распределителями типоразмера 16 мм. Обозначение 0 допускает внутреннее или внешнее питание пилота, а индекс KD задаёт картриджное подключение под трубку наружным диаметром 10 мм. Это цанговое присоединение, а не трубная резьба; трубку и схему подвода выбирают с учётом соответствующих каналов острова.
