Обратный клапан QCV-2013-25E-316L

Обратный клапан для чистых производств ограничивает направление движения жидкой или газообразной среды в трубопроводе. Его применяют в пищевой и молочной промышленности, фармацевтике, косметике и химических процессах, когда необходимо предотвратить обратный поток. Возможность контакта с конкретным продуктом оценивают по совместимости материалов проточной части и уплотнения.

Корпус состоит из двух разъёмных частей, соединённых хомутом со специальным уплотнительным кольцом. Разборная конструкция облегчает доступ к внутренним поверхностям при мойке и обработке. Направляющие штыри удерживают плунжер в центре потока. Производитель рекомендует вертикальный монтаж, при этом допускает и горизонтальную установку.

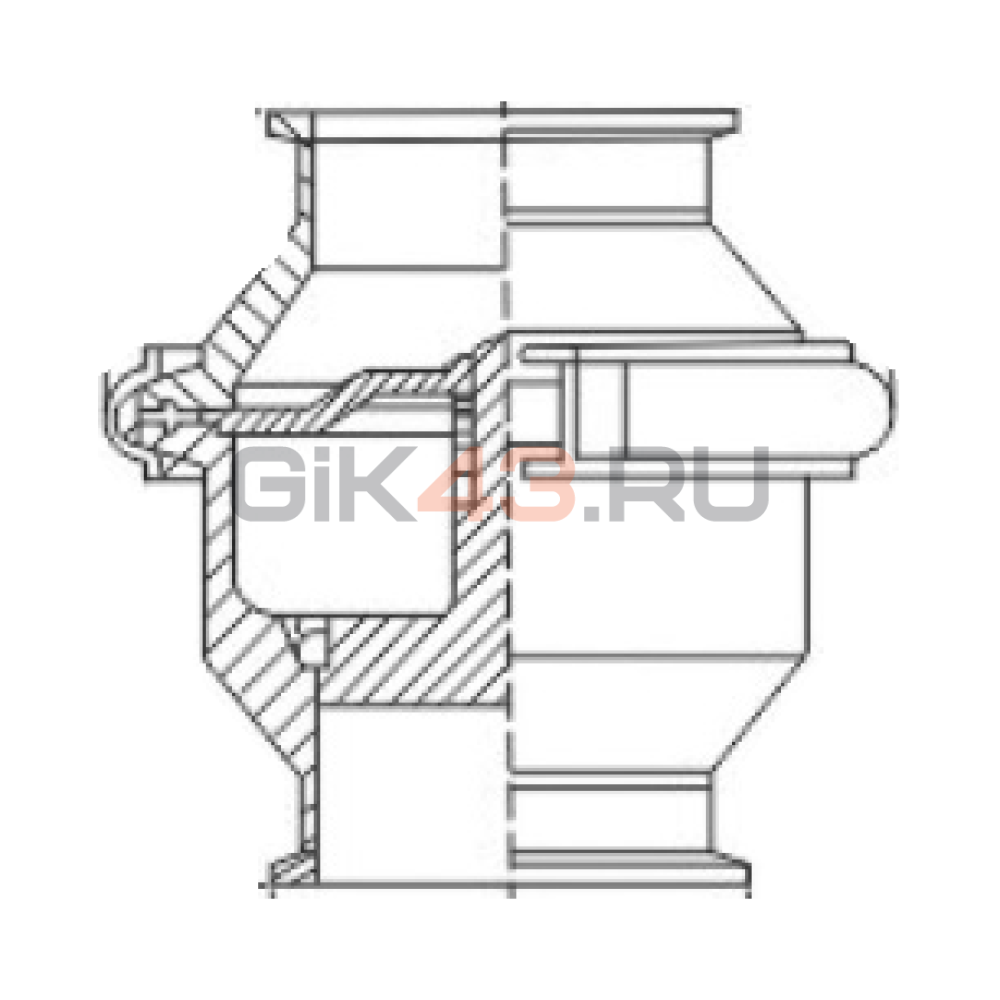

Это исполнение 2013 имеет соединения CLAMP по DIN 32676 и проточную часть из низкоуглеродистой нержавеющей стали 316L. Его следует отличать от сварного исполнения 2010 и резьбового 2016. Уплотнение E выполнено из EPDM: температурные пределы силиконового или фторкаучукового вариантов к нему не относятся. На иллюстрации показана заводская конструкция в разрезе, позволяющая увидеть плунжер и внутреннее устройство корпуса.
