Плита одноместная 901-G1A — техническая документация

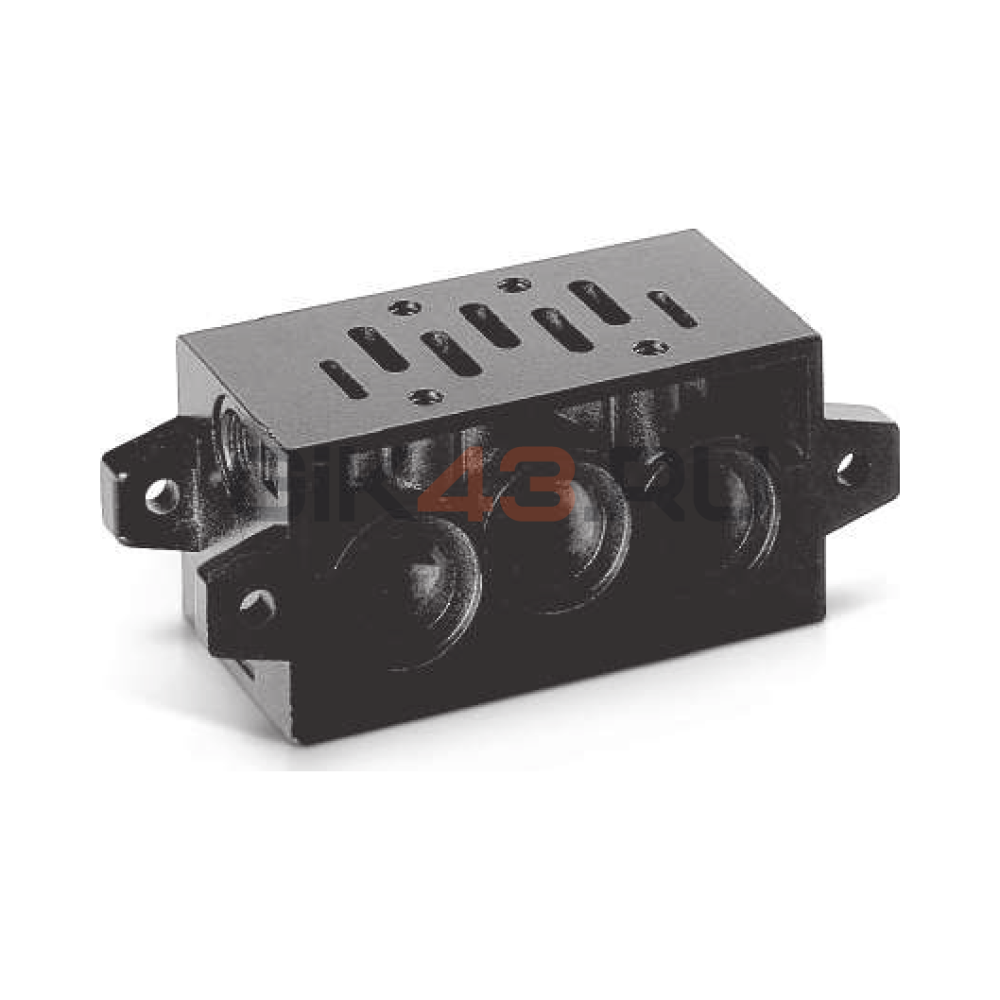

Одноместная монтажная плита предназначена для установки одного распределителя с соответствующим интерфейсом ISO5599/1. Рабочие пневмолинии подводятся снизу, поэтому боковые поверхности узла остаются свободными, а трубопроводы можно расположить под монтажной панелью.
Присоединительная поверхность выполнена по VDMA24345. При выборе проверяют размер интерфейса ISO, расположение каналов и свободное место для нижних фитингов. Помимо основных портов предусмотрены присоединения пилотных линий G1/8. Плита не содержит управляющего золотника: функции и способ переключения определяются отдельно установленным распределителем.
