АкцииПневматический захват CGAN-25
32 395 Рc НДС
Код:
CGAN-25
Пневматический захват CGAN-25 — техническая документация
Доставка
- СДЭК и Деловые линии
- КИТ и Почта России
- До пунктов приёма — бесплатно
Оплата
- Счёт для физлиц и юрлиц
- Карта онлайн или QR-код
- Наличные или карта в магазине

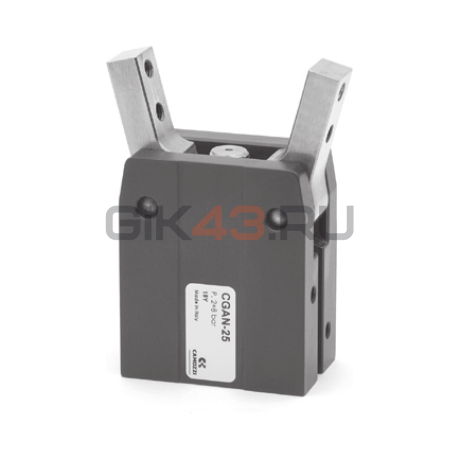

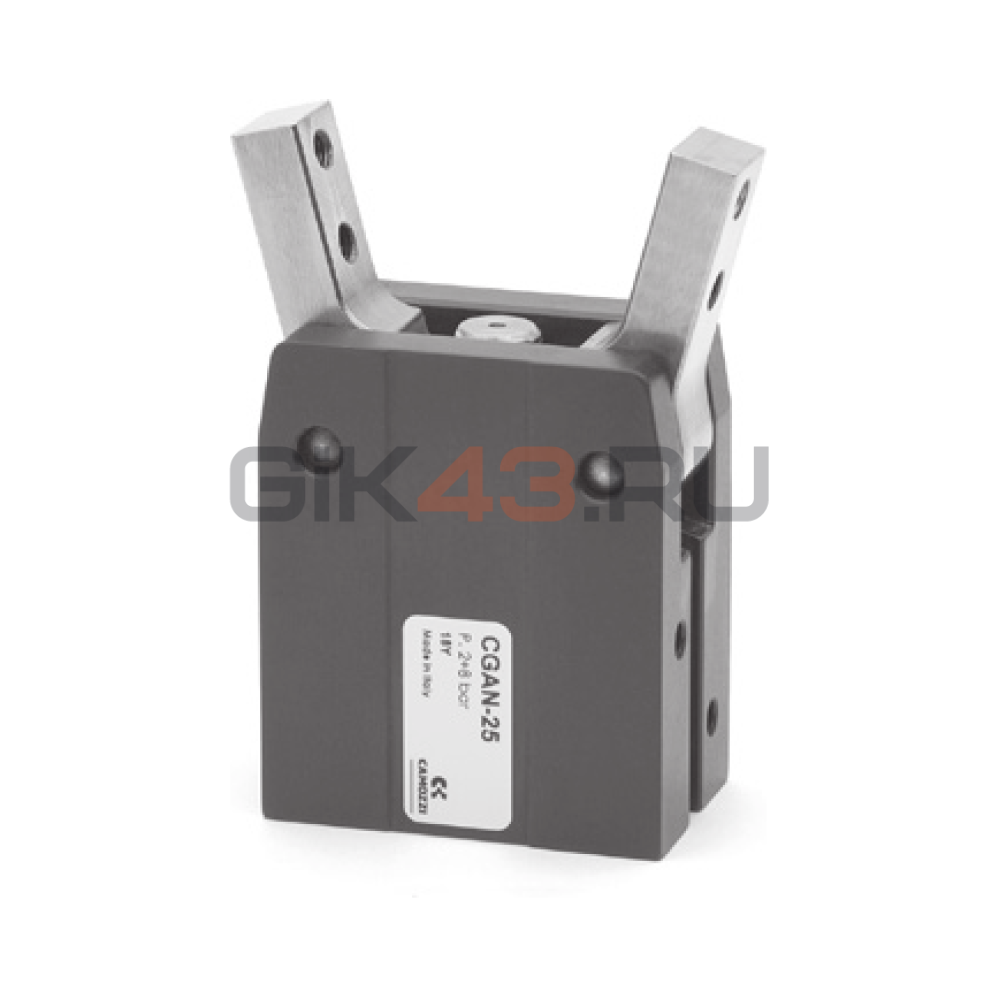

Пневматический захват CGAN-25. Самоцентрирующийся угловой захват двустороннего действия предназначен для захвата, переноса и удержания деталей в компактных автоматизированных механизмах. Рычажная передача синхронизирует поворот двух губок; захват возможен наружной и внутренней стороной рабочих накладок. Ход каждой губки составляет 15°, а повторяемость положения — 0,05°.
При давлении 6 бар суммарное усилие смыкания двух губок составляет 185 Н, суммарное усилие размыкания — 232 Н. Нагрузку выбирают с учётом длины дополнительных пальцев: перенос точки приложения силы от корпуса уменьшает доступное усилие и увеличивает момент на направляющей.
Крепёжные отверстия с трёх сторон корпуса дают несколько вариантов установки. Встроенный магнит позволяет контролировать положение губок датчиками серии CSD; датчики подбирают отдельно. Корпус выполнен из алюминия, губки и поршень — из нержавеющей стали, основные уплотнения — NBR. Для стабильной работы применяют очищенный воздух; если в системе используется маслораспыление, подача масла ISO VG32 должна быть постоянной.
