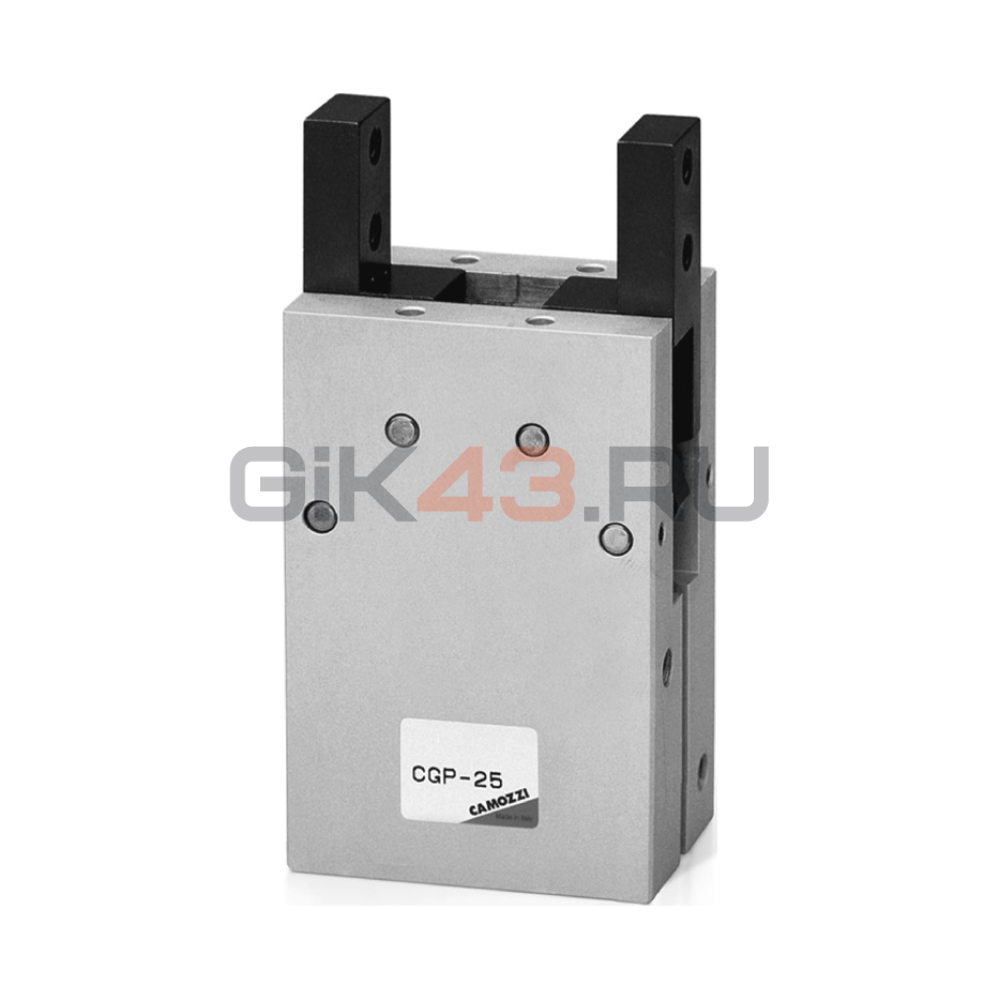

АкцииПневматический захват CGP-25
46 415 Рc НДС
Код:
CGP-25
Пневматический захват CGP-25 — техническая документация
Доставка
- СДЭК и Деловые линии
- КИТ и Почта России
- До пунктов приёма — бесплатно
Оплата
- Счёт для физлиц и юрлиц
- Карта онлайн или QR-код
- Наличные или карта в магазине
Параллельный пневматический захват двустороннего действия предназначен для удержания и перемещения деталей в автоматизированном оборудовании. Прямой ход поршня создаёт усилие зажима, а подшипники скольжения направляют движение губок. Параллельное перемещение позволяет устанавливать сменные рабочие накладки под форму конкретной заготовки.
Магнитный поршень позволяет контролировать положение захвата бесконтактными датчиками в U-образных пазах корпуса. Монтажные отверстия расположены на трёх сторонах; для другого варианта крепления предусмотрены отдельные адаптеры C-CGP и L-CGP. Подвижные части рычажного механизма требуют смазки, хотя сам пневмопривод питается очищенным воздухом без обязательного маслораспыления.
Для типоразмера 25 ход губок составляет 14 мм, расстояние между ними по каталожной геометрии изменяется от 37 до 51 мм. Максимальная частота — 180 циклов в минуту. Доступное усилие зависит от рабочего давления и длины накладок до точки контакта, поэтому длинные губки нельзя подбирать только по диаметру поршня: нужно учитывать графики нагрузки и динамику перемещения детали.
