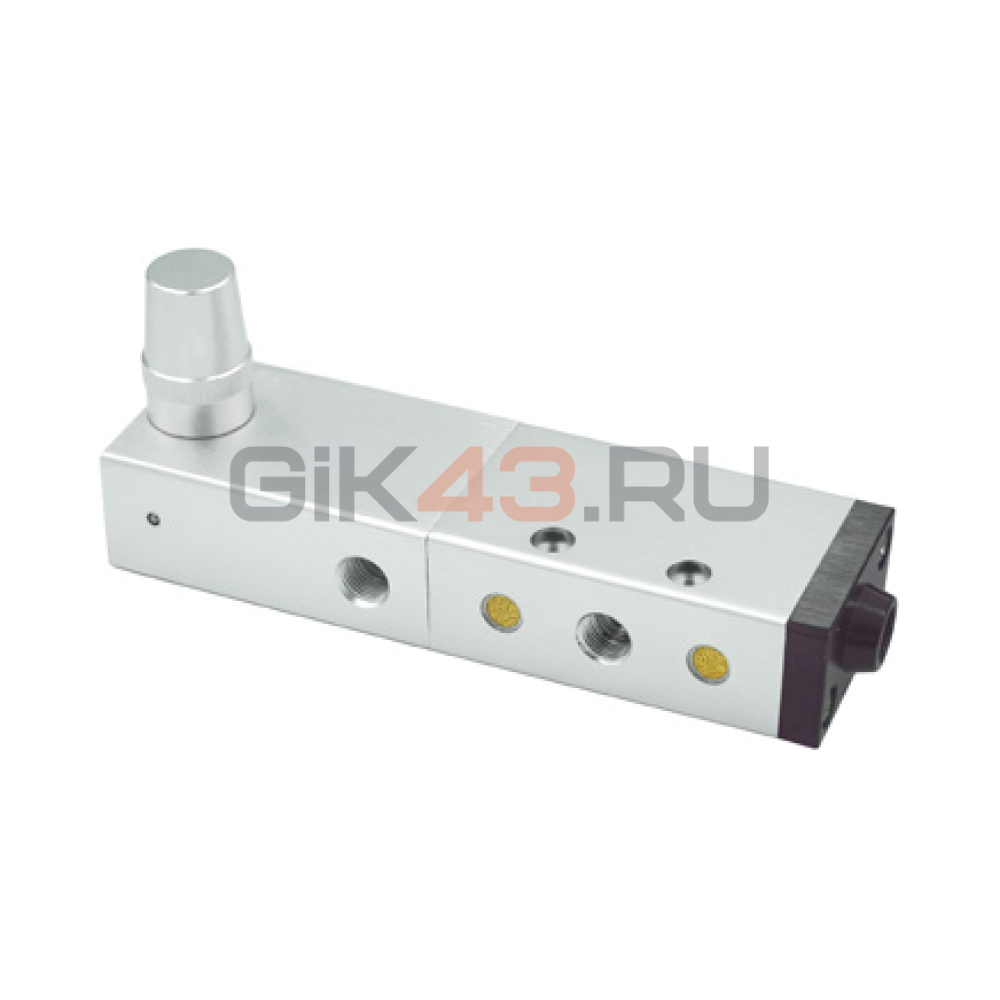

Пневмоклапан выдержки времени TDV38-033

Пневмораспределитель выдержки времени TDV38-033 формирует задержку срабатывания в пневматической системе без отдельного электронного таймера. Дроссель встроен в корпус, а его регулировочная рукоятка защищена колпачком от случайного воздействия.

Бистабильное исполнение 033 имеет пневматическое управление в обе стороны. Возвратный сигнал подают в отдельный канал b; настройка пневмопружины влияет на доступную выдержку времени. При её давлении 2 бар максимальная задержка составляет примерно 30 секунд, при 4 бар — примерно 50 секунд.

Для исходной настройки дроссель полностью закрывают, затем открывают на 3,5 оборота. Из этой позиции в пределах одного оборота можно уменьшать задержку до одной секунды. Рекомендуемый диапазон настройки пневмопружины — 2–4 бар; после изменения давления необходима повторная проверка фактической выдержки.

Клапан имеет золотниковую конструкцию: корпус и золотник выполнены из алюминия, уплотнения — из NBR. Указанный расход 500 Нл/мин относится к перепаду давления с 6 до 5 бар. Для отрицательных температур требуется сухой воздух, исключающий образование конденсата в механизме задержки.
