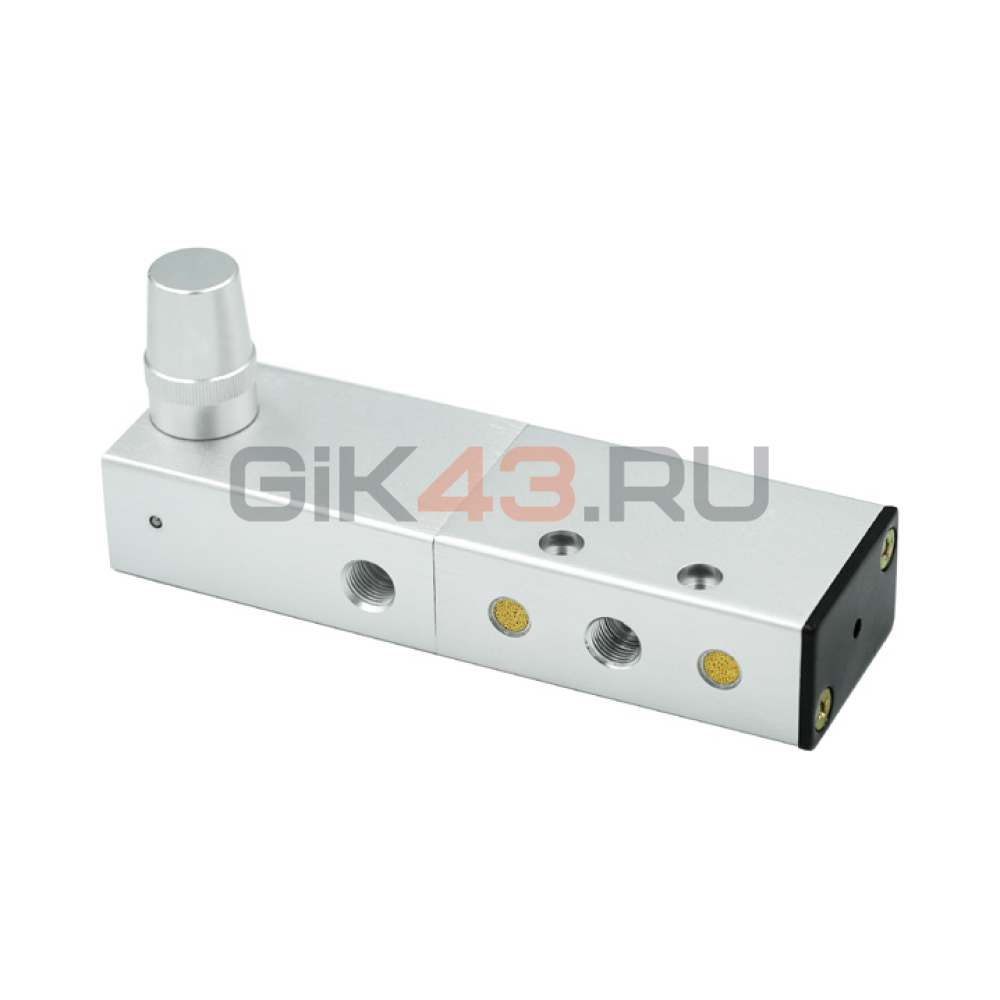

Пневмораспределитель выдержки времени TDV38-035 формирует задержку срабатывания в пневматической системе без отдельного электронного таймера. Дроссель встроен в корпус, а его регулировочная рукоятка защищена колпачком от случайного воздействия.
Моностабильное исполнение 035 использует пневматическое включение и пружинный возврат. Оно обеспечивает задержку примерно от 1 до 30 секунд.
Для исходной настройки изготовитель рекомендует полностью закрыть дроссель, затем открыть его на 2,75 оборота. Эта позиция соответствует наибольшей задержке около 30 секунд. Дальнейшую регулировку в пределах одного оборота выполняют для уменьшения задержки вплоть до одной секунды.
Клапан имеет золотниковую конструкцию: корпус и золотник выполнены из алюминия, уплотнения — из NBR. Указанный расход 500 Нл/мин относится к перепаду давления с 6 до 5 бар. Для отрицательных температур требуется сухой воздух, исключающий образование конденсата в механизме задержки.
