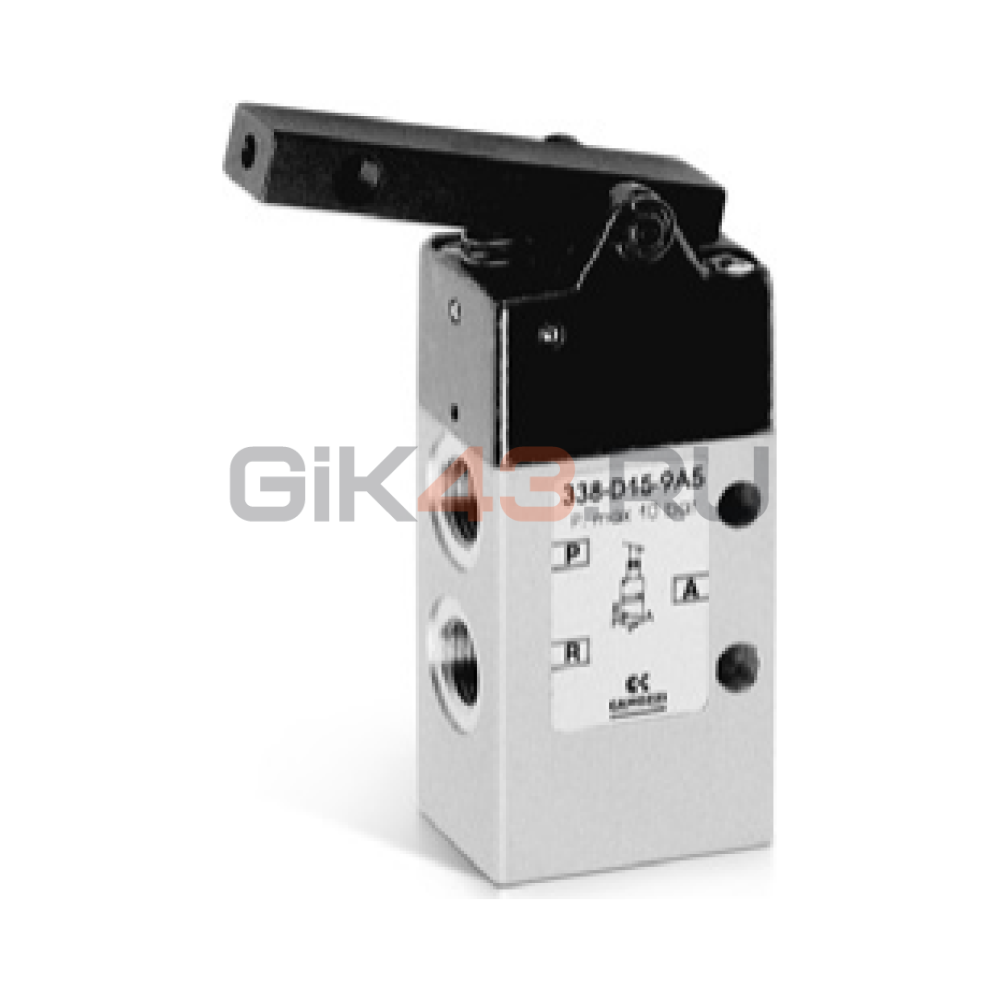

Пневмораспределитель 348-D15-9A5

Пневмораспределитель 348-D15-9A5 служит механическим путевым выключателем с пневматическим усилением. Перемещение рычага изменяет управляющее давление, после чего основной золотник переключает поток. Пневмоусиление позволяет сочетать чувствительный управляющий орган с расходом, достаточным для непосредственного включения пневматической линии.

Это трехлинейное двухпозиционное исполнение с пружинным возвратом; исходное состояние — нормально открытое. Управление D15 действует сбросом давления. Для этого конкретного артикула изготовитель указывает усилие переключения 2 Н при 6 бар и расход 700 Нл/мин; рабочий диапазон составляет 4–10 бар. Эти значения относятся к табличному исполнению D15, а не к усредненной чувствительности всей серии.

К рычагу допускается крепить проволочный удлинитель диаметром 3 мм: он помогает подстроить точку срабатывания и работать с хрупкими либо неустойчиво базированными деталями. После снятия механического воздействия пружина возвращает управление в исходное положение.

Алюминиевый корпус содержит золотник из нержавеющей стали и уплотнения NBR. Для работы используют очищенный воздух без обязательного маслораспыления; рекомендуется предварительная фильтрация 25 мкм. Порты G1/8 предназначены для подключения рабочих и выхлопных линий по пневмосхеме клапана.
