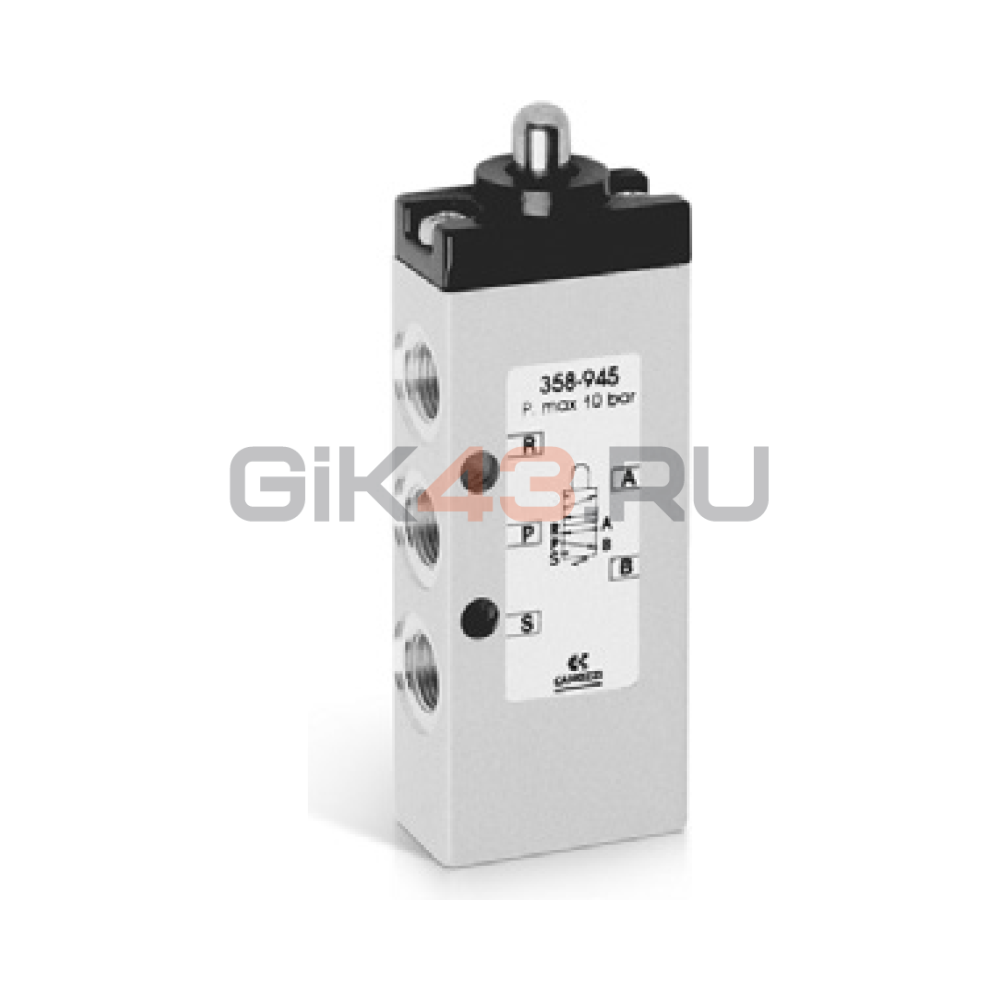

Пневмораспределитель 358-945

Пневмораспределитель 358-945 с механическим плунжерным управлением предназначен для переключения пневматических линий при непосредственном воздействии подвижной части механизма. Схема 5/2 попеременно подаёт воздух в одну рабочую линию и соединяет другую с выхлопом, что позволяет управлять пневмоцилиндром двустороннего действия.

При нажатии плунжера происходит переключение, после снятия воздействия встроенная пружина возвращает распределитель в исходное положение. Управление не требует электрической катушки или отдельной пилотной линии. Усилие переключения при давлении 6 бар составляет 35 Н; при проектировании привода плунжера следует учитывать это сопротивление и не нагружать его поперечными силами.

Корпус выполнен из алюминия, золотник — из нержавеющей стали, уплотнения — NBR. Питание подводят к порту P, рабочие полости подключают к A и B.

Температура окружающей среды допускается до +60°C, коммутируемого воздуха — до +50°C. Требуется очищенный воздух по ISO 8573-1:2010 [7:4:4], центробежная фильтрация 25 мкм; дополнительное маслораспыление не обязательно.
