Пневмораспределитель 3N64-905

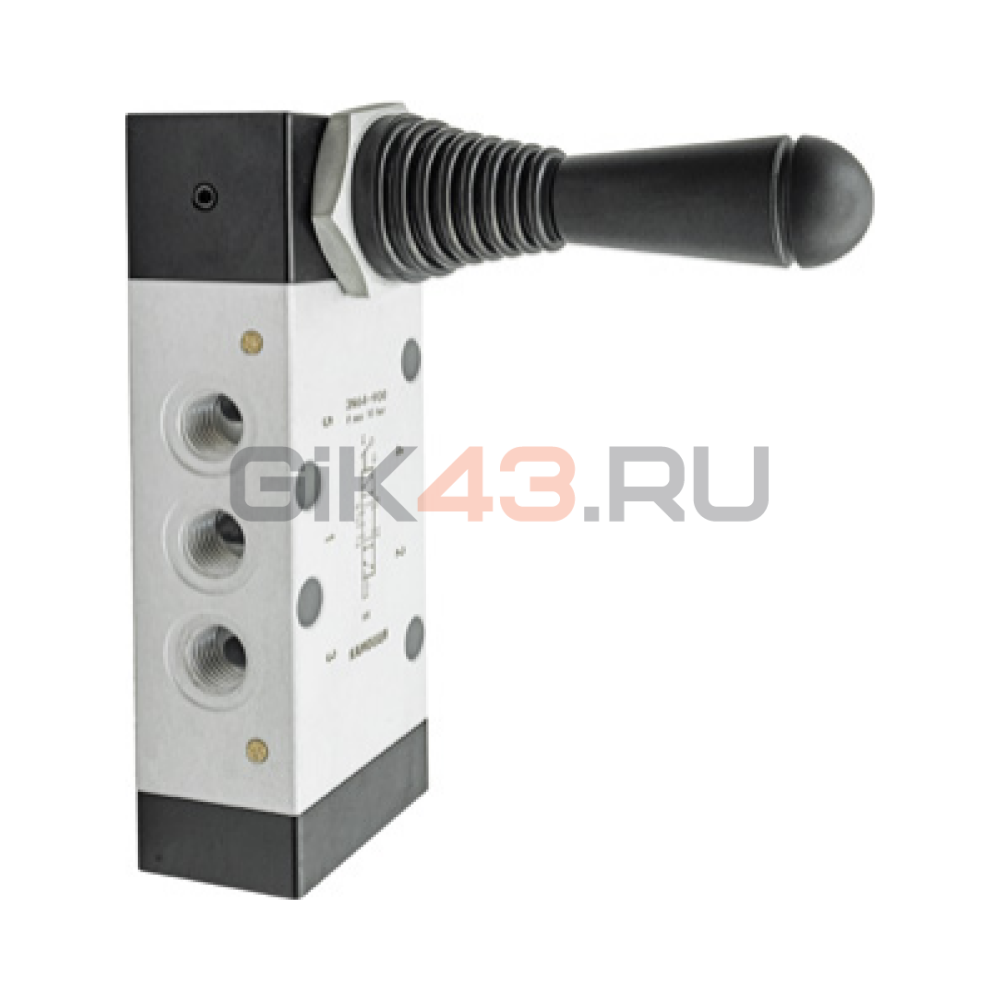

Пневмораспределитель 3N64-905 переключает пятилинейную пневматическую цепь подпружиненным боковым тумблером. Схема 5/3 имеет закрытую центральную позицию: при возврате рукоятки в нейтральное положение основные каналы перекрываются. Это отличает его от 3N74-905 с открытым центром и от 3N64-900 с фиксируемым управлением.

В двух крайних положениях распределитель поочередно подключает рабочие линии к питанию и выхлопу. При отпускании тумблера пружинный механизм возвращает управление в центр. Такое исполнение удобно для операторского управления движением в двух направлениях с нейтральным положением, однако перекрытие воздуха не заменяет механическое удержание опасной нагрузки.

Таблица конкретного исполнения указывает усилие переключения 15 Н, расход 2000 Нл/мин и диапазон давления −0,9…10 бар. Порты G1/4 выполнены в алюминиевом корпусе; золотник также изготовлен из алюминия, уплотнения — NBR. Для надежного переключения используют очищенный воздух с фильтрацией 25 мкм без обязательного маслораспыления.
