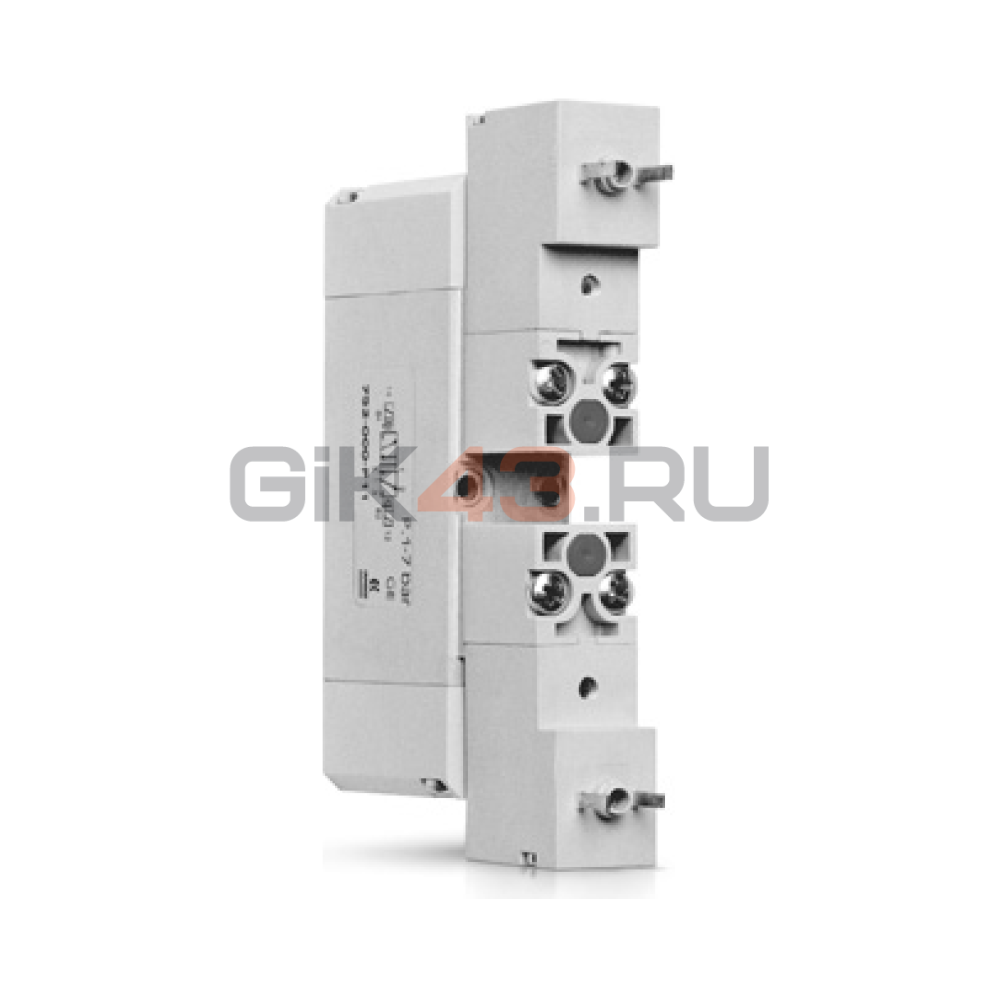

Пневмораспределитель 751-000-P11-15-W23

Пневмораспределитель 751-000-P11-15-W23 предназначен для управления пневматическими механизмами по схеме 5/2. Бистабильная электропневматическая ступень использует два соленоида, каждый из которых задаёт соответствующее положение золотника. Для обратного переключения подают сигнал на противоположный пилот, а не используют механическую возвратную пружину.

Исполнение W23 означает соленоиды серии W с двухконтактным подключением и питанием 24 В постоянного тока. Номинальная мощность одной катушки составляет 2 Вт, допустимое отклонение напряжения — ±10%. Для электрического присоединения предусмотрен разъём 126-800. Рабочая позиция задаётся пилотной ступенью, поэтому распределителю необходимо достаточное давление сжатого воздуха даже при исправном электрическом питании.

Код 000 обозначает поставку без монтажной плиты. Присоединительная геометрия соответствует ISO 15407-1/VDMA 24563 типоразмера 26 мм (VDMA 01); это важно при выборе основания и замене распределителя на существующем коллекторе. В комплект входят уплотнение стыка с плитой и два крепёжных винта. Корпус и золотник алюминиевые, крышки полиамидные, уплотнения NBR.

Пространственное положение при установке не ограничено. Рабочий воздух подготавливают по ISO 8573-1:2010 [6:4:4]; изготовитель указывает последовательную фильтрацию 25 и 5 мкм. Дополнительное маслораспыление не обязательно. Степень защиты повышается с IP54 до IP65 только при использовании соответствующего электрического разъёма.
