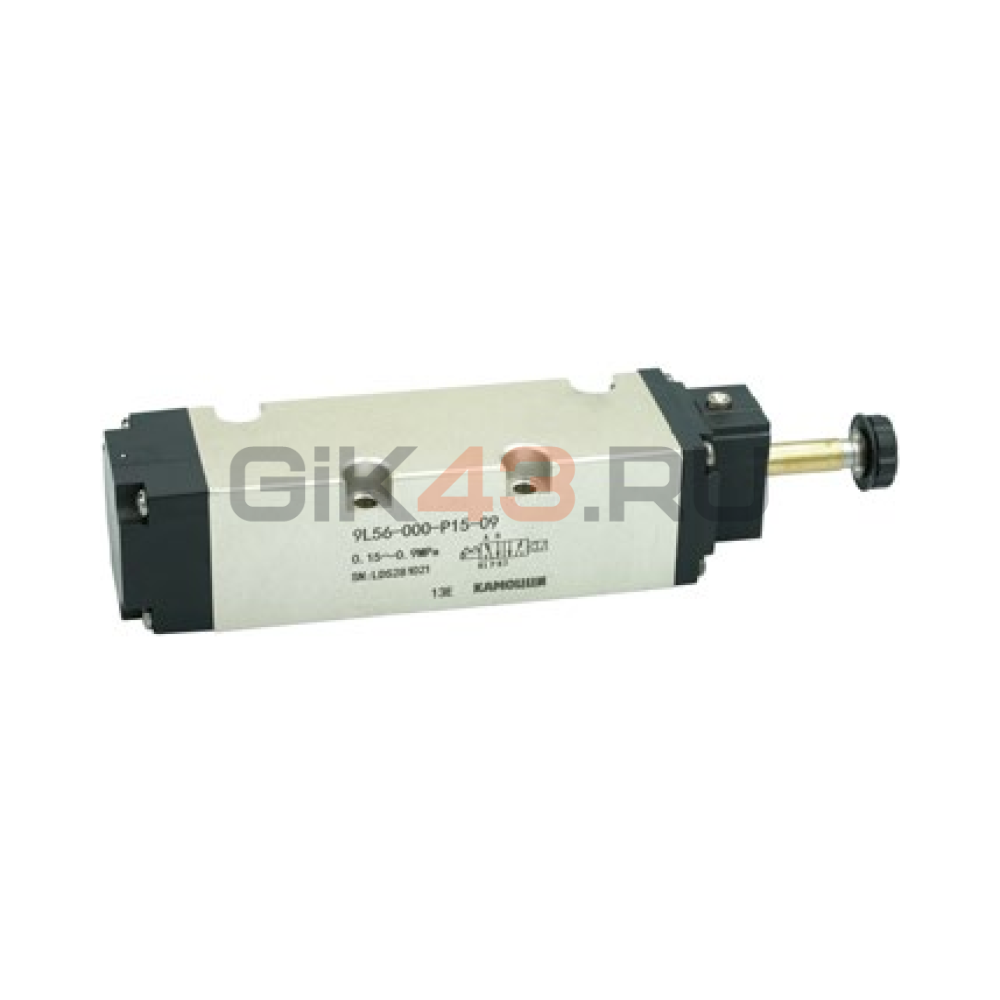

Пневмораспределитель 9L56-000-P15-09

Пневмораспределитель 9L56-000-P15-09. Золотниковый распределитель 5/2 предназначен для управления пневматическими исполнительными механизмами, которым требуется большой поток воздуха. Пять линий и две позиции обеспечивают попеременное питание рабочих полостей и отвод воздуха из противоположной полости. Корпус и золотник выполнены из алюминия, уплотнения — NBR.

Моностабильное электропневматическое управление использует один соленоид и пневматический возврат. Оператор пилота диаметром 9 мм рассчитан на катушки CL соответствующего напряжения. Ручной дублёр работает без фиксации. Напряжение и мощность определяются выбранной катушкой, поэтому их нельзя устанавливать по одному базовому коду распределителя.

Код 000 означает поставку без монтажной плиты. Основные каналы подключаются через плиту с присоединениями G1; непосредственно у корпуса нет самостоятельных резьбовых рабочих выходов. В комплект входят уплотнение плитного монтажа и четыре винта M5×40. По расходу серия может использоваться как альтернатива ISO 4, но её габариты и присоединительная геометрия этому стандарту не соответствуют.

Для питания применяют очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Изготовитель требует центробежную фильтрацию 25 мкм. Отрицательная рабочая температура допускается при сухом воздухе, чтобы в каналах и пилотной части не образовывался конденсат.
