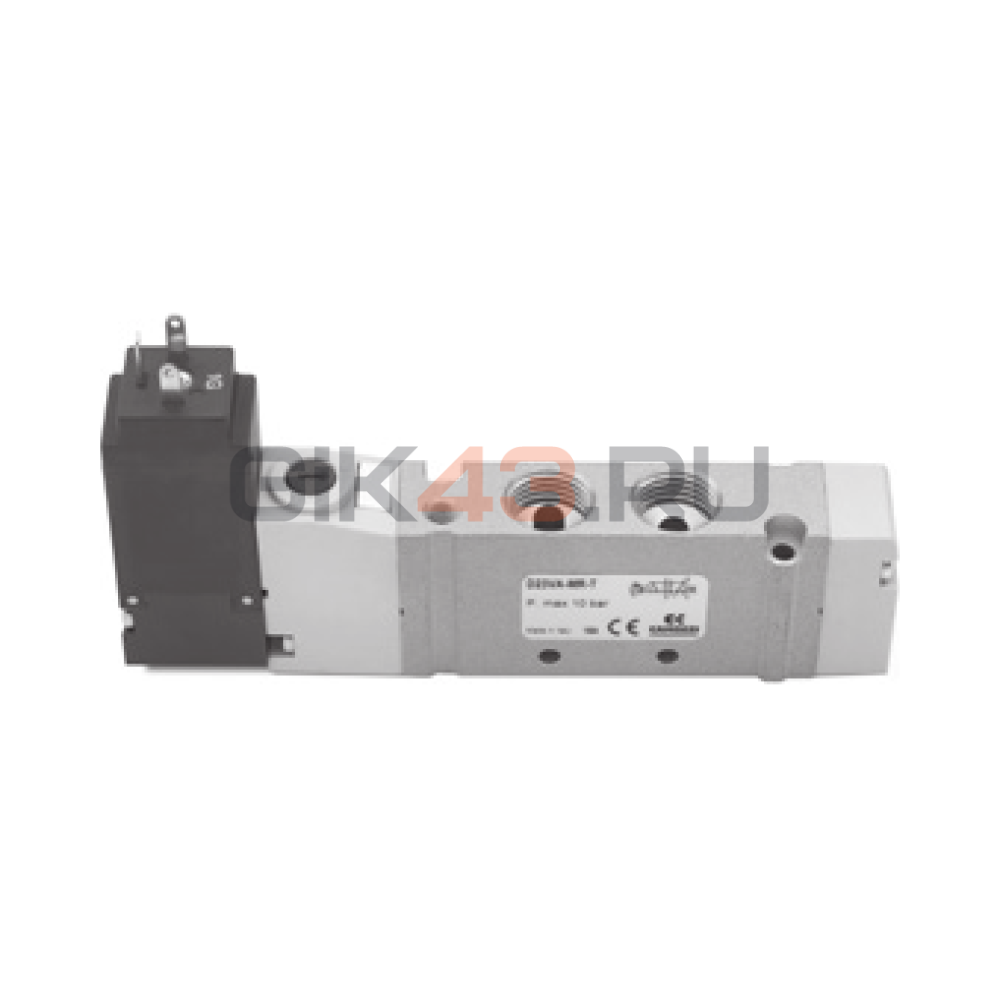

Моностабильный пневмораспределитель D23VA-MR-T переключает два рабочих канала по схеме 5/2 для управления пневматическим исполнительным механизмом. Электропневматическая пилотная ступень позволяет переключать основной золотник электрическим сигналом; для её работы необходимо достаточное давление сжатого воздуха.
Корпус VA имеет резьбовые выходы непосредственно на распределителе. Это позволяет разместить его индивидуально рядом с механизмом либо использовать в групповом монтаже, не привязывая каждое подключение к общей плите. Обозначение T соответствует резьбовому исполнению без присоединительных фитингов; вариант MR имеет ручной дублёр с фиксацией поворотом.
В отличие от исполнений D2EVA с малогабаритным пилотом, версия D23VA использует пилотный оператор размером 15 мм. При подборе электрического оснащения необходимо учитывать именно этот оператор, а не автоматически переносить характеристики катушек других версий D. Модификация MR имеет внутреннее питание пилота; для внешнего питания предусмотрена отдельная модификация MZR.
Основной корпус и золотник изготовлены из алюминия, крышки — из пластика, уплотнения — из HNBR. Воздух должен быть очищен; дополнительное маслораспыление не требуется. Заявленный номинальный расход 950 Нл/мин относится именно к типоразмеру 16 мм с присоединением G1/4.
