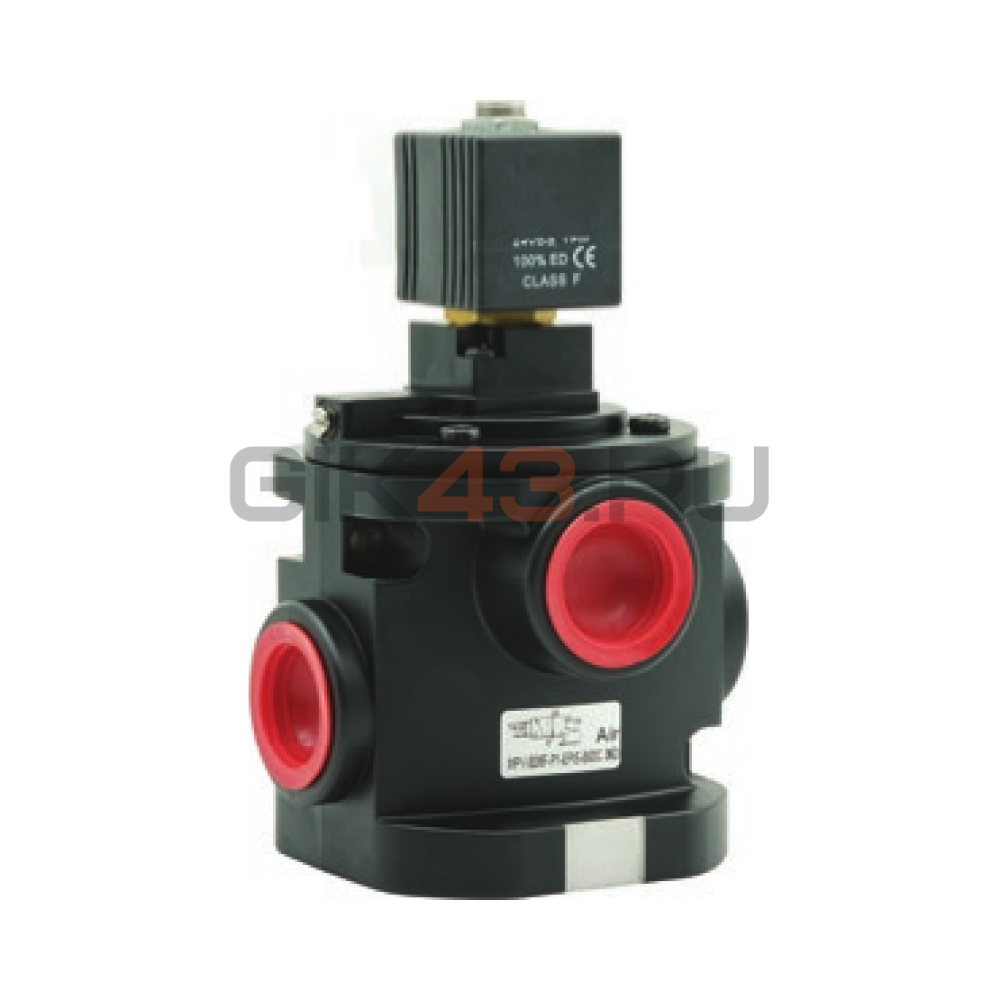

Пневмораспределитель MPV-B36F-P1-EPES

Пневмораспределитель MPV-B36F-P1-EPES. Мембранный распределитель схемы 3/2 с нормально закрытым состоянием предназначен для коммутации больших потоков воздуха и других газов, неагрессивных к материалам изделия. Седло и тарельчатая мембрана из полиуретана повышают стойкость к тяжёлым условиям эксплуатации по сравнению с традиционными резиновыми уплотнениями. Увеличенная площадь мембраны обеспечивает быстрый отрыв запорного элемента от седла и уменьшает время переключения.

Электропневматическое исполнение имеет внешнее питание пилота через порт XP. Пилотная часть изолирована от рабочей среды, а управляющий воздух подают независимо при давлении 4–10 бар. Это позволяет коммутировать основную среду при малом давлении или вакууме до −0,9 бар, сохраняя необходимую энергию переключения.

Время включения составляет 20 мс, выключения — 30 мс. Корпус выполнен из алюминиевого сплава, шток запорного элемента — из нержавеющей стали, дополнительные уплотнения — NBR. Монтаж допускается в любом пространственном положении. Рабочую среду подготавливают по ISO 8573-1:2010 [7:8:4]; дополнительное маслораспыление не требуется.

Для электропневматического управления применяются соленоиды семейства B9 соответствующего напряжения и разъёмы серии 124. Напряжение и потребляемая мощность определяются установленной катушкой, а не базовым кодом корпуса. При заказе варианта с катушкой изготовитель предусматривает коннектор без светодиода.
