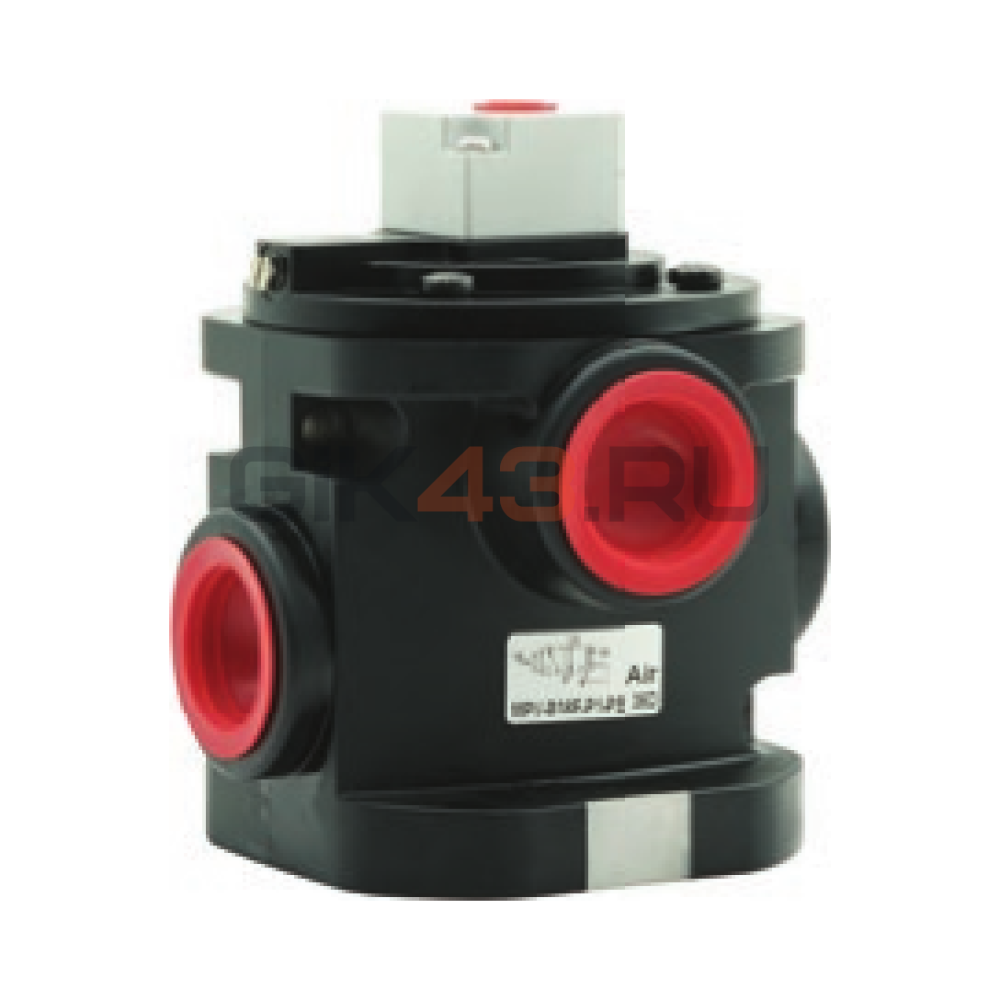

Пневмораспределитель MPV-B36F-P1-PS

Пневмораспределитель MPV-B36F-P1-PS. Мембранный распределитель схемы 3/2 с нормально закрытым состоянием предназначен для коммутации больших потоков воздуха и других газов, неагрессивных к материалам изделия. Седло и тарельчатая мембрана из полиуретана повышают стойкость к тяжёлым условиям эксплуатации по сравнению с традиционными резиновыми уплотнениями. Увеличенная площадь мембраны обеспечивает быстрый отрыв запорного элемента от седла и уменьшает время переключения.

Пневматическое управление сочетается с механической возвратной пружиной. Управляющий сигнал подают в отдельный порт X; питание пилота должно находиться в пределах 4–10 бар. Такое исполнение допускает работу основной линии с вакуумом до −0,9 бар, поскольку управляющее давление подводится независимо от коммутируемой среды.

Время включения составляет 20 мс, выключения — 20 мс. Корпус выполнен из алюминиевого сплава, шток запорного элемента — из нержавеющей стали, дополнительные уплотнения — NBR. Монтаж допускается в любом пространственном положении. Рабочую среду подготавливают по ISO 8573-1:2010 [7:8:4]; дополнительное маслораспыление не требуется.
