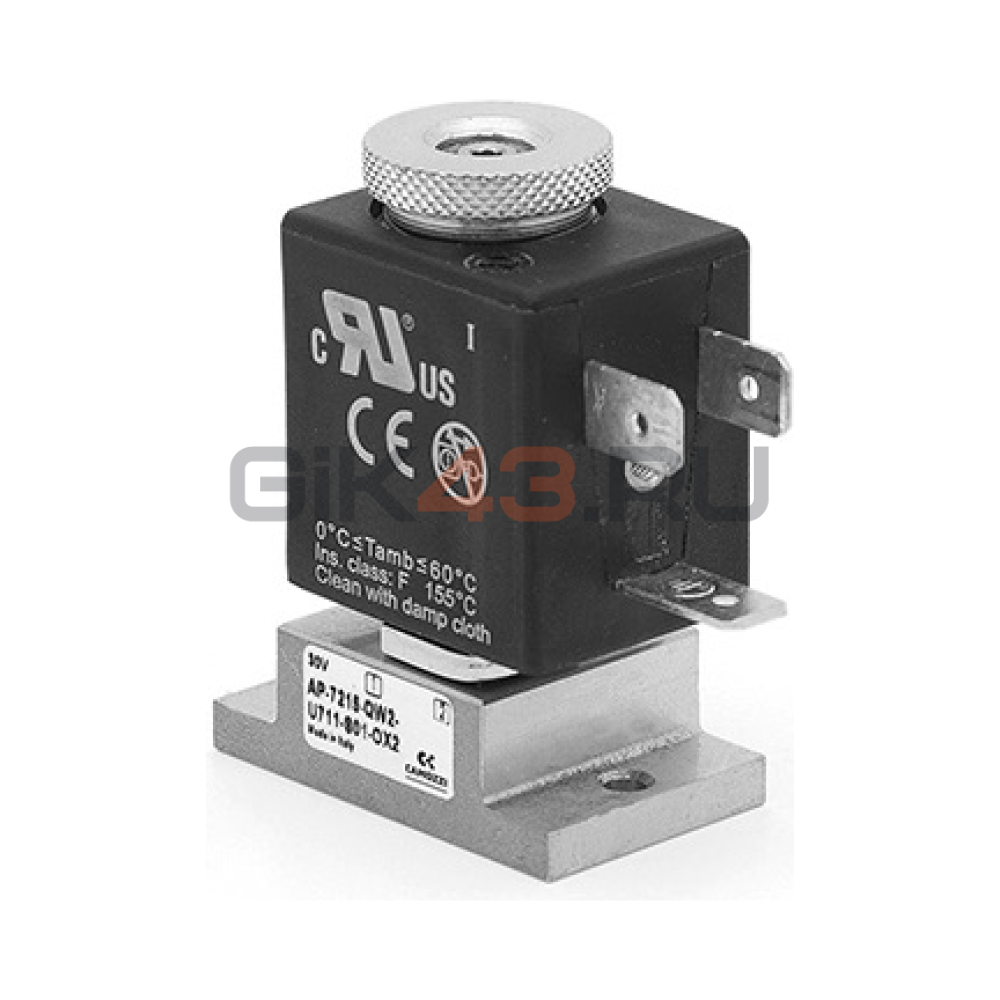

Пропорциональный клапан AP-7215-QR2-U711 плавно изменяет расход при изменении управляющего воздействия, а не только полностью открывает или закрывает канал. Это позволяет регулировать наполнение и опорожнение полостей, подачу инертных газов и процессы вакуумирования в разомкнутом контуре. Нормально закрытый механизм прямого действия не требует отдельной пневматической пилотной ступени.
Управление реализуют непосредственным заданием тока соленоида либо широтно-импульсным сигналом напряжения. Для этого исполнения U711 номинальный ток составляет 271 мА, сопротивление катушки — 85 Ом. Катушка допускает постоянную подачу тока; характеристики трения оптимизированы для уменьшения залипания подвижного элемента. Гистерезис для типоразмера 22 мм — менее 10% полного диапазона, повторяемость — менее 7%.
Исполнение с нижним фланцем предназначено для установки на подготовленную присоединительную поверхность. Оно не имеет резьбовых портов G1/8, характерных для исполнения AP-7211; при подборе основания необходимо учитывать расположение каналов и уплотняемых поверхностей.
В данном исполнении установлен проход 2,4 мм: его пропускная способность kv составляет 1,7 л/мин. Корпус латунный, уплотнения NBR, оболочка соленоида изготовлена из PET. Это стандартная версия, а не специальное кислородное исполнение OX2. Для работы используют очищенный воздух без дополнительного маслораспыления; монтаж допускается в любом положении.
