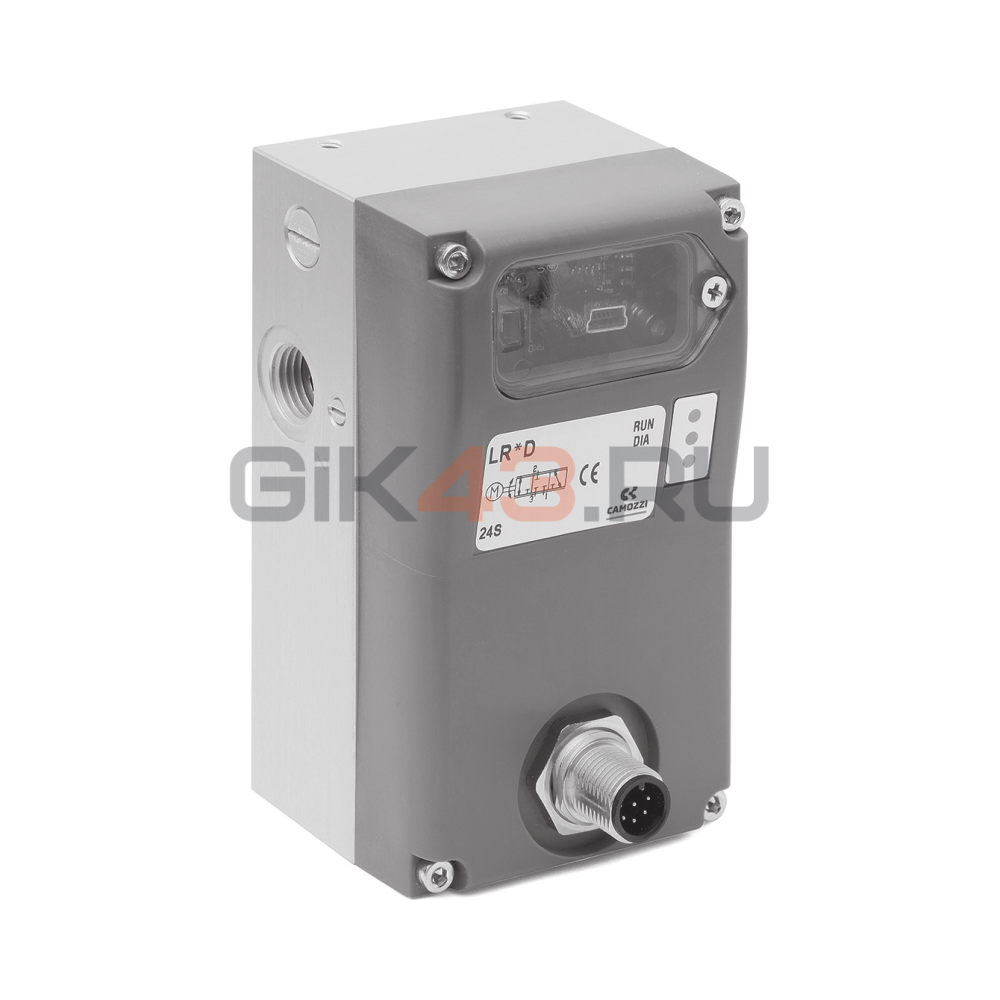

Пропорциональный сервораспределитель LRWD2-36-2-A-00

Пропорциональный сервораспределитель LRWD2-36-2-A-00 регулирует расход с помощью вращающегося золотника. Встроенный контроллер использует обратную связь по положению золотника, поддерживая его требуемое положение в замкнутом контуре. Это позволяет точно управлять потоком без подмены устройства обычным дискретным электропневмораспределителем.

Исполнение 36 имеет трёхлинейную трёхпозиционную структуру 3/3 и условный проход 6 мм. Индекс 2 задаёт управляющий сигнал напряжения 0–10 В; индекс A относится к обратной связи внутреннего энкодера золотника. Код 00 означает поставку без кабеля. Для электрического подключения используется восьмиконтактный разъём M12, для конфигурирования параметров — micro USB.

Параметры можно перепрограммировать под задачу через USB. Компактное исполнение LRWD2 рассчитано на установку в ограниченном пространстве и монтаж на DIN-рейку в шкафу управления. В системах позиционирования пневмоцилиндра этот модуль может работать как ведомый распределитель совместно с ведущим регулятором положения LRXD2; сам вариант W регулирует расход, а не давление по внешнему датчику.

Пара трения золотника выполнена по принципу «металл по металлу». Для версии LRWD2 гистерезис и нелинейность не превышают 1% диапазона регулирования расхода, утечка — менее 1% максимального расхода. Требования к подготовке воздуха строже, чем у обычных золотниковых распределителей: необходим сухой очищенный воздух без маслораспыления и последовательная тонкая фильтрация, попадание влаги не допускается.
