Разъем с кабелем G8X1-1 — техническая документация

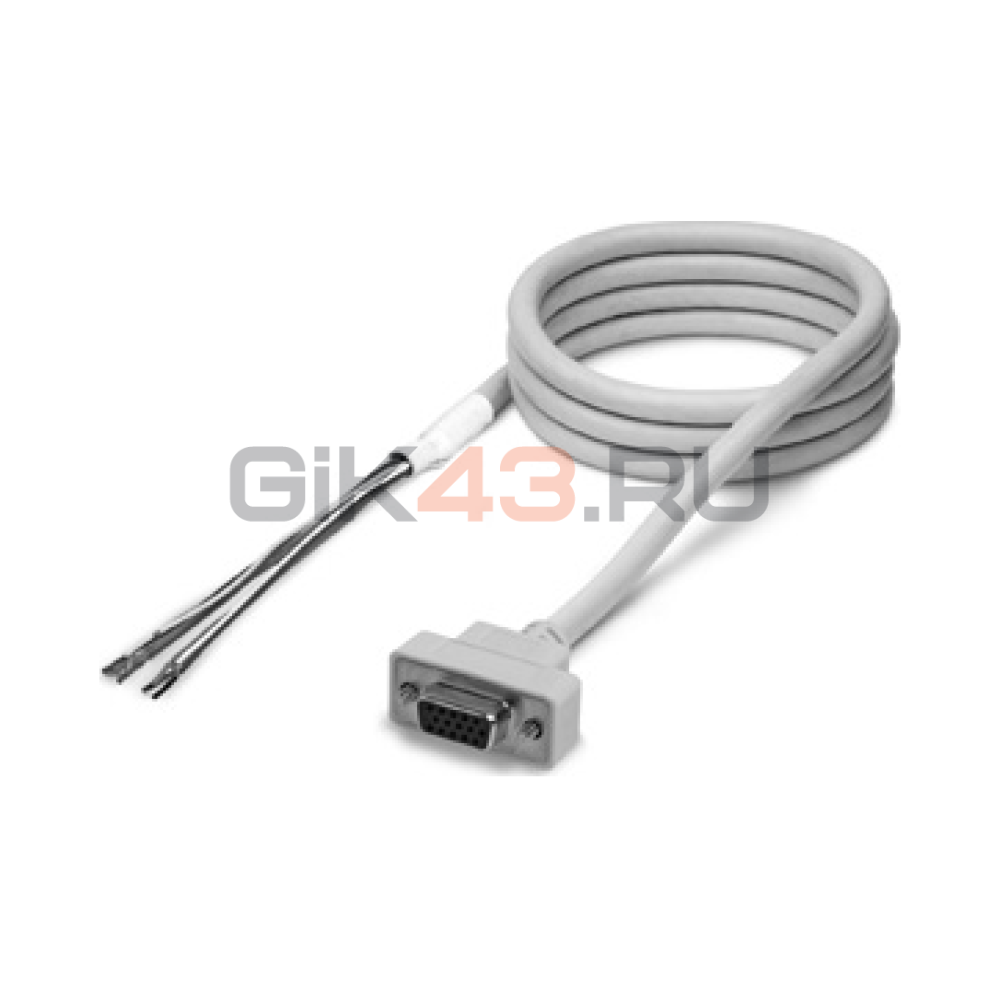

Кабель с разъемом G8X1-1 предназначен для подключения электропневматического преобразователя ER200 с аналоговым входным сигналом. Через общий многоконтактный интерфейс подаются питание и задание давления, а также выводятся сигналы обратной связи и состояния устройства. Свободные концы проводников позволяют выполнить подключение к клеммам системы управления.
В распиновке предусмотрены линии аналогового задания 0–10 В, 0–5 В или 4–20 мА, выход 1–5 В с защитой от короткого замыкания, дискретный выход и сигнал ошибки. Подключение выполняют по таблице конкретного регулятора: кабель G8X2 для параллельного цифрового кода имеет другую разводку и не является равноценной заменой G8X1, несмотря на похожий корпус разъема.
