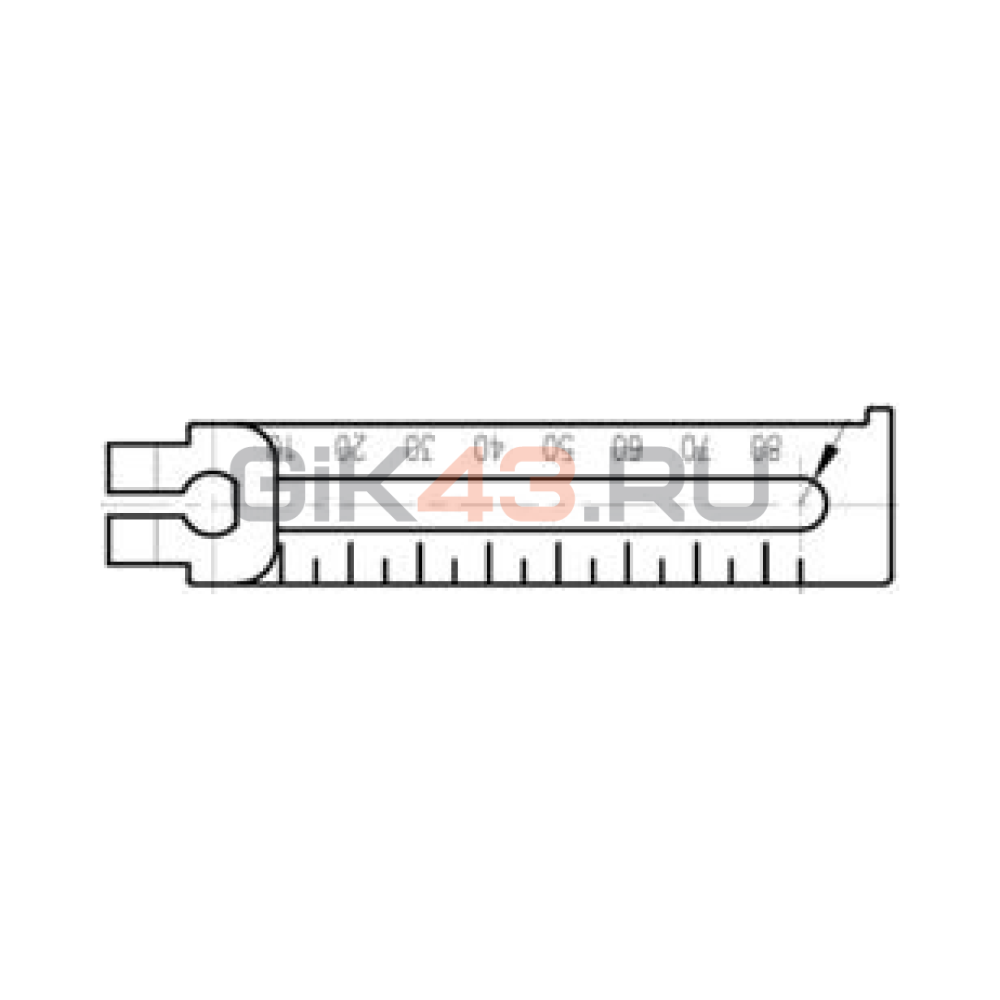

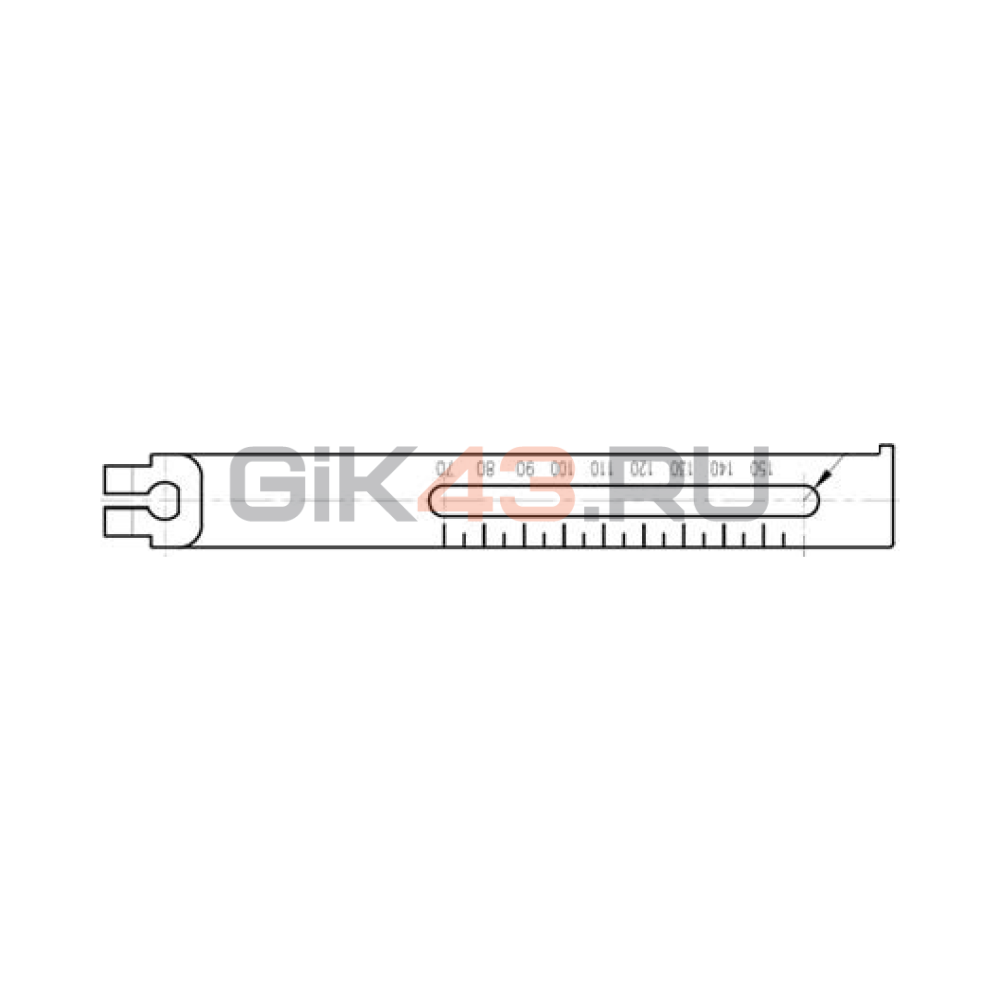

Рычаг обратной связи передаёт перемещение штока линейного привода на измерительный механизм позиционера. Продольный паз позволяет установить соединительный штифт в точке, соответствующей рабочему ходу клапана. Шкала на самом рычаге служит для выбора этого положения; её значения относятся к ходу клапана, а не к длине детали.
При монтаже соединительный штифт выставляют по соответствующей метке. В положении клапана 50% рычаг должен быть горизонтальным; такая настройка помогает сохранить линейность и полный диапазон регулирования. Во всём рабочем ходе проверяют свободное перемещение соединения без упора в ограничители и без перекоса. Выбирают рычаг нужного диапазона, а не пытаются компенсировать неподходящую геометрию только калибровкой позиционера.
