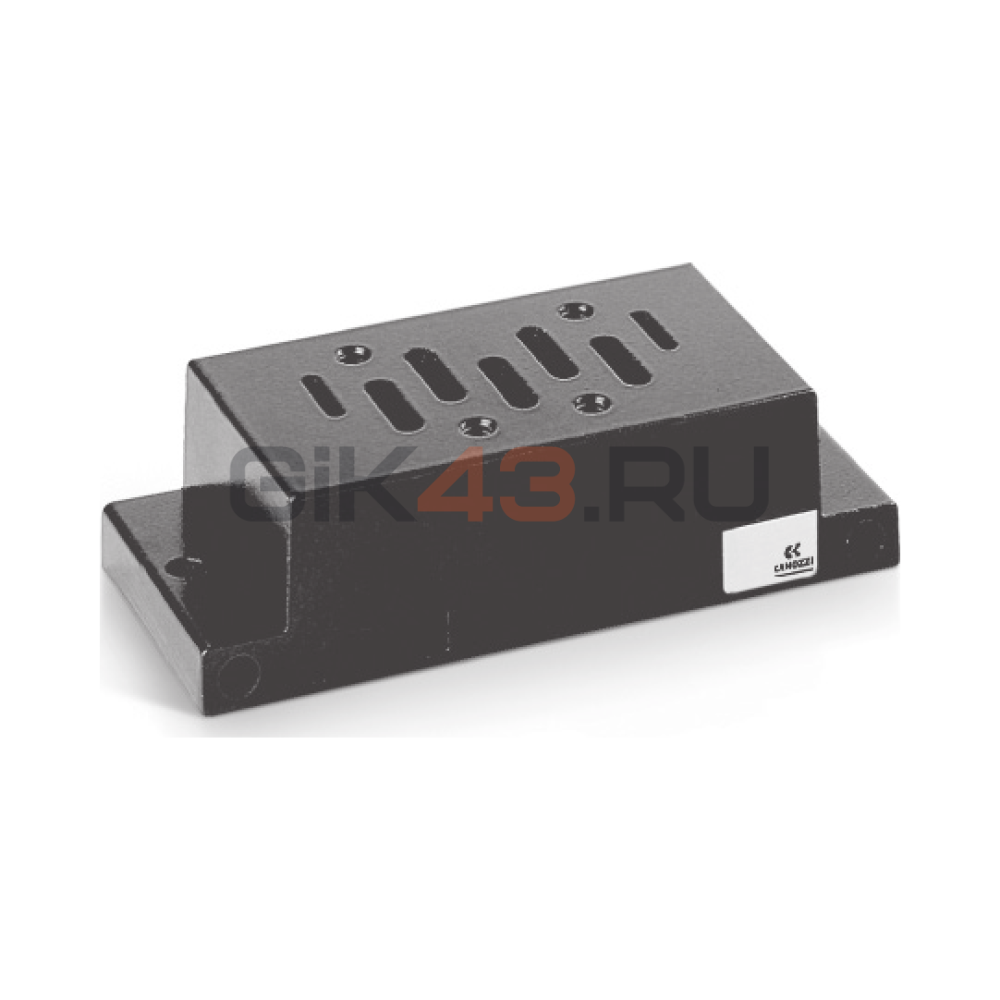

Секция служит для сборки многоместной монтажной плиты распределителей с интерфейсом ISO1. Модульная компоновка позволяет подобрать число рабочих мест под конкретный пневматический узел и организовать общие магистрали подачи воздуха и выхлопа. Присоединительные отверстия расположены снизу.
Сопрягаемая поверхность соответствует VDMA24345. В комплект секции входят два соединительных винта и три уплотнительных кольца; концевые блоки и распределители подбираются отдельно. При проектировании оставляют место для нижних фитингов и проверяют соответствие всех элементов одному размеру монтажного интерфейса.
