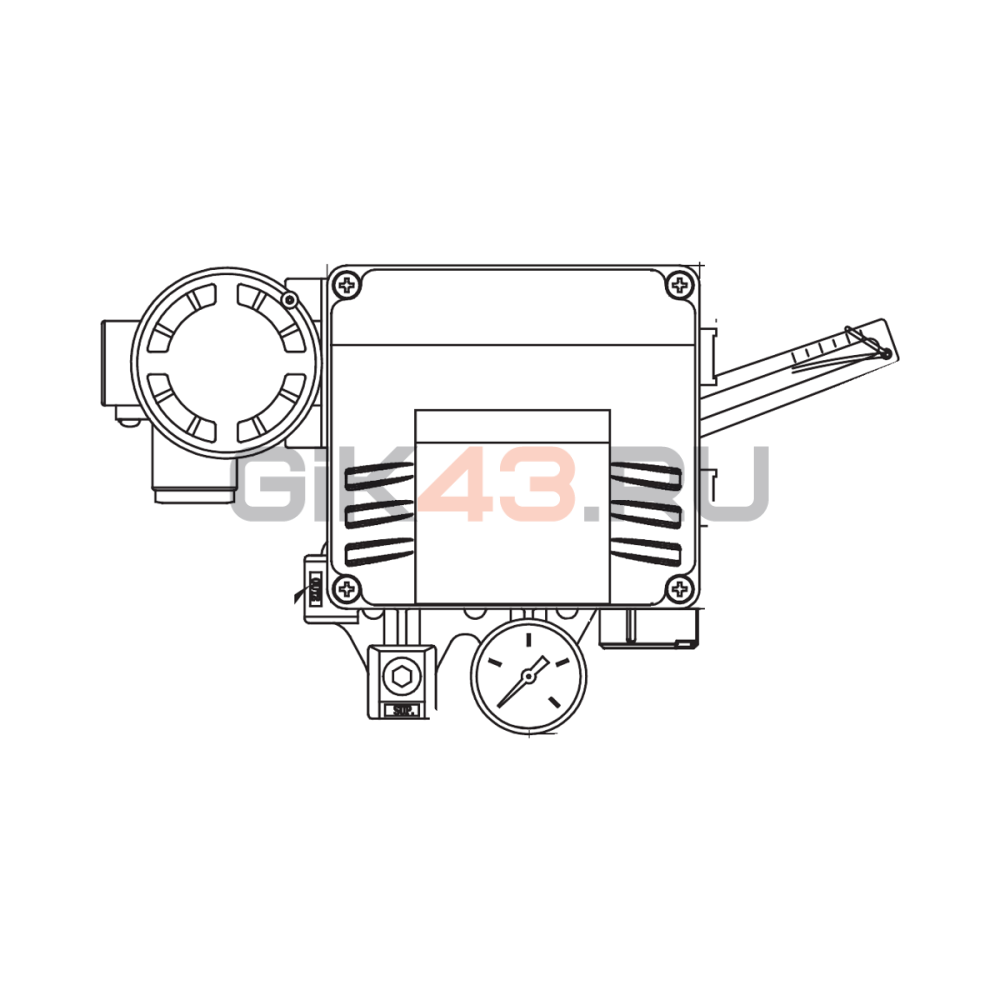

Электропневматический позиционер ELD-IFA-N-13

Электропневматический позиционер ELD-IFA-N-13 управляет линейным пневматическим приводом двустороннего действия по токовому заданию 4–20 мА. Два пневматических выхода соединяются с противоположными полостями привода: один открывает клапан, второй обеспечивает обратное перемещение. Линейный рычажный механизм передает фактический ход штока в систему обратной связи позиционера.

Исполнение IFA содержит внутренний передатчик обратной связи 4–20 мА для передачи фактического положения во внешнюю систему управления. Его следует отличать от ISB со встроенными дискретными концевиками и от EFA с внешним блоком обратной связи. В данном артикуле не предусмотрен выносной блок, поэтому его нельзя считать частью комплектации.

Индекс N обозначает невзрывозащищенное исполнение. Размер 1 соответствует ходу линейного механизма 10–40 мм, а последняя цифра 3 — отсутствию дополнительной дросселирующей диафрагмы. Диафрагмы 0,7 и 1 мм применяются в других исполнениях для уменьшения колебаний при работе с приводом малого объема; параметры этих вариантов на данную комплектацию не переносятся.

Предусмотрены настройка нуля и диапазона, прямое либо обратное действие и работа с разделением входного диапазона. Алюминиевый корпус имеет защиту IP66; пневматические присоединения выполнены в размере G1/4, а манометрические — G1/8. Подача управляющего воздуха допускается в пределах 1,4–7 бар. Сигнальную петлю задания и цепь передачи фактического положения подключают по отдельным схемам устройства.
