Гидромотор MH 500 C

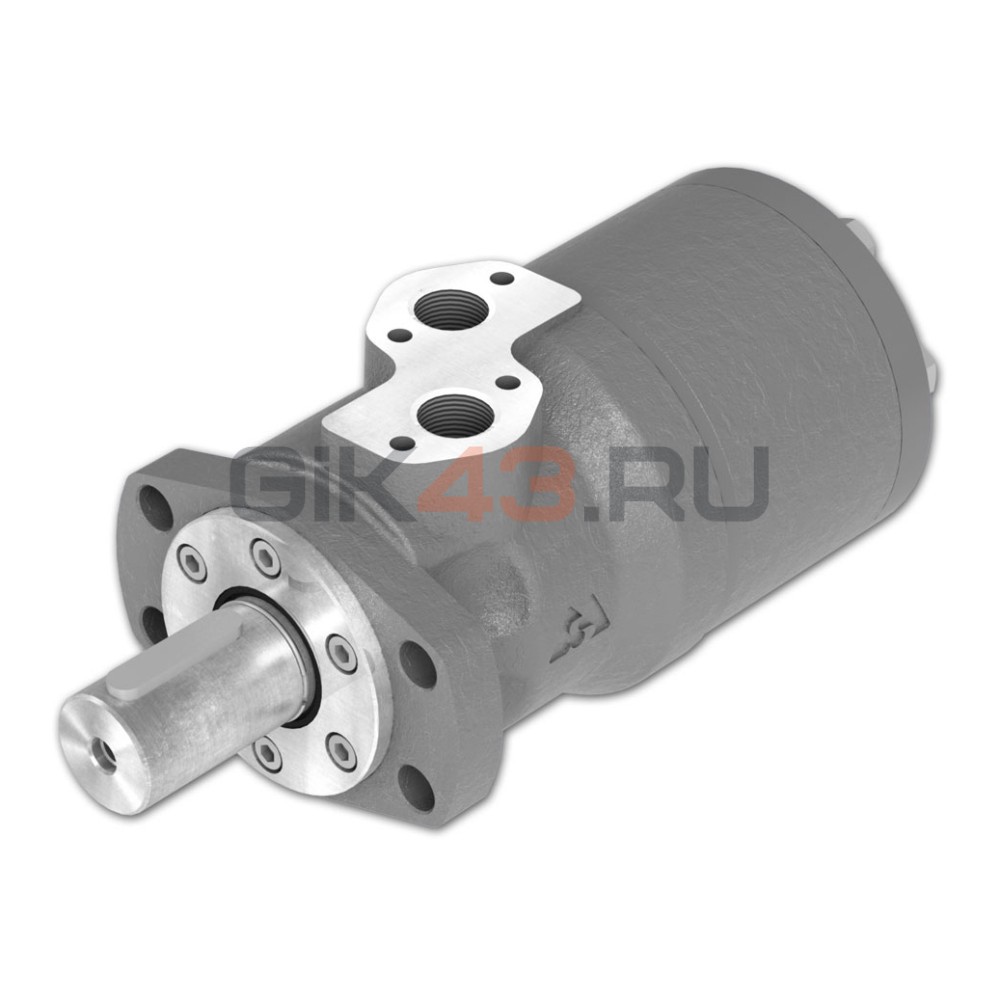

Гидромотор M+S Hydraulic MH500C — орбитальный мотор с роликовым геротором и золотниковым распределителем, встроенным в выходной вал. Он преобразует поток гидравлического масла во вращательное движение и предназначен для приводов с высоким моментом на малой частоте вращения.

Исполнение C имеет цилиндрический шпоночный вал диаметром 32 мм, четырёхболтовый монтажный фланец и боковые рабочие порты BSPP. Направление вращения изменяется переключением подачи между портами A и B. При замене необходимо сопоставить вал, крепление и подключение гидролиний.

Для вала C механический предел крутящего момента составляет 770 Н·м. Именно это ограничение учтено в характеристиках: использовать общий для MH500 момент без проверки прочности вала нельзя. Перепад давления приведён как предел гидравлической части в продолжительном режиме; рабочую точку выбирают по характеристике мотора так, чтобы момент на валу не превышал указанного ограничения.

Предельные расход, частота вращения, мощность и перепад давления относятся к продолжительному режиму и не означают возможность одновременно работать во всех предельных точках. Рабочая жидкость — минеральное гидравлическое масло HLP или HM.
