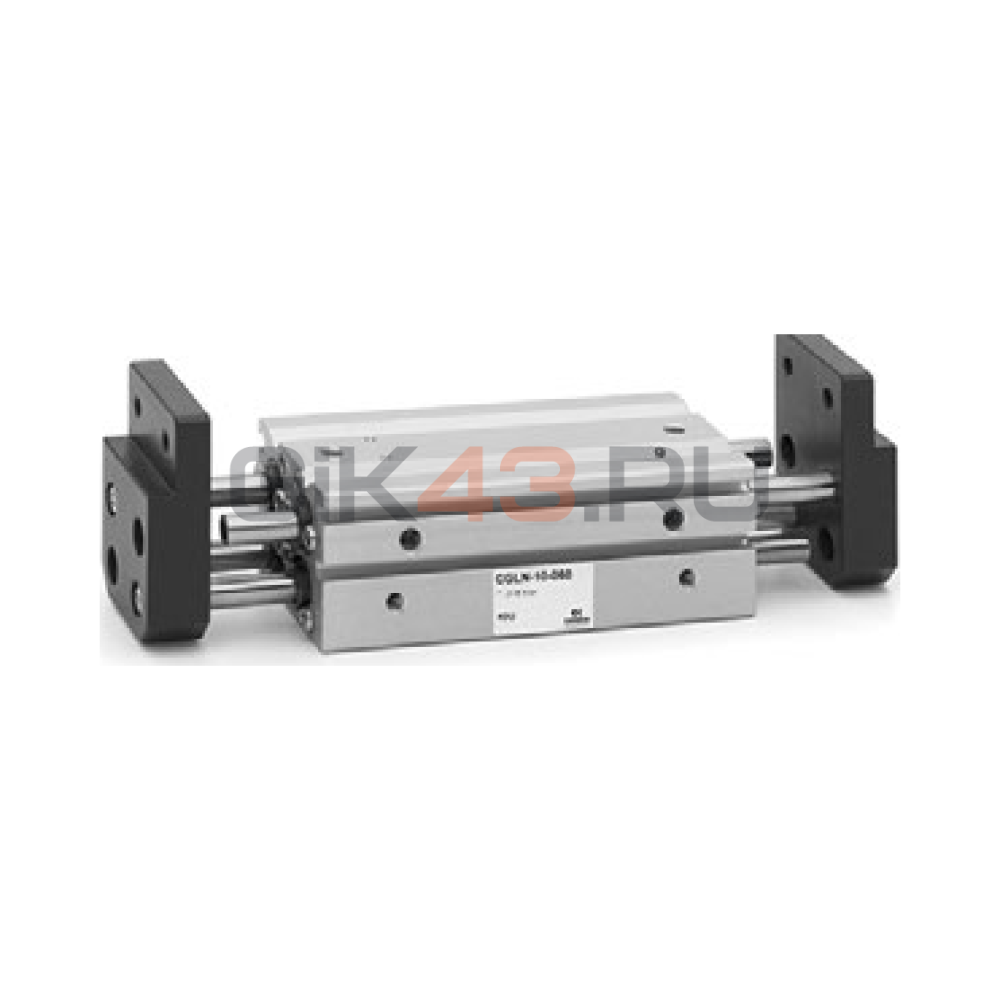

АкцииПневматический захват CGLN-10-020
48 505 Рc НДС
Код:
CGLN-10-020
Пневматический захват CGLN-10-020 — техническая документация
Доставка
- СДЭК и Деловые линии
- КИТ и Почта России
- До пунктов приёма — бесплатно
Оплата
- Счёт для физлиц и юрлиц
- Карта онлайн или QR-код
- Наличные или карта в магазине
Пневматический захват с параллельными губками и широким раскрытием предназначен для автоматизированного перемещения деталей. Два параллельно работающих поршня создают усилие зажима, а реечно-шестерённый механизм синхронизирует перемещение губок. Такая компоновка удобна для предметов большого размера, когда требуется значительное расстояние между рабочими накладками.
Встроенный магнит позволяет контролировать положение губок датчиками, устанавливаемыми непосредственно в пазы C-slot на корпусе. Монтажные отверстия упрощают закрепление захвата в разных положениях. Алюминиевый корпус снижает массу подвижного узла, зубчатая рейка и штоки выполнены из нержавеющей стали. Для работы требуется очищенный сжатый воздух без дополнительного маслораспыления.
У данного исполнения расстояние между губками изменяется от 56 до 76 мм; максимальная частота составляет 60 циклов в минуту. При давлении 0,5 МПа и расстоянии до точки захвата 40 мм усилие зажима составляет 15 Н. Это расчётная точка, а не постоянное усилие при любой длине накладок: увеличение плеча уменьшает доступную силу. При подборе учитывают массу детали, ускорения и удары; изготовитель рекомендует запас усилия не менее 20 относительно её веса, а при динамических нагрузках — больше.
