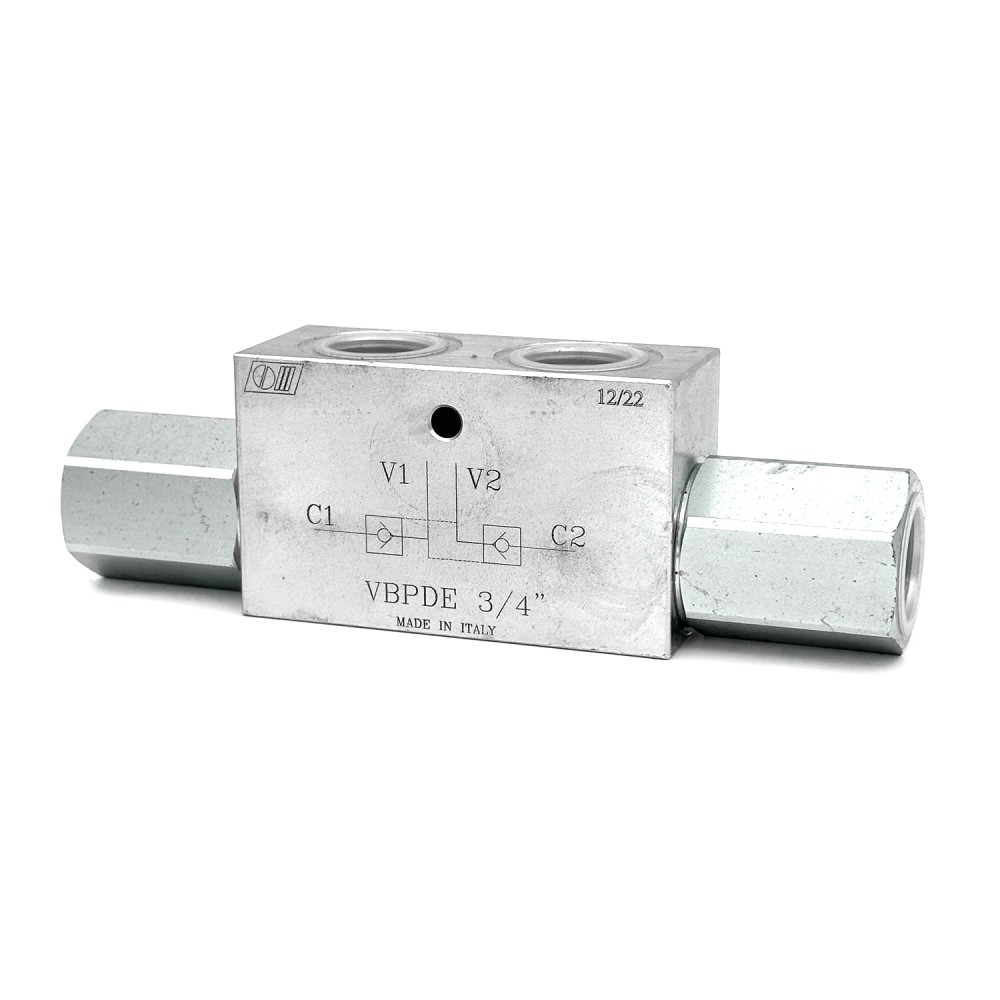

Гидрозамок двусторонний VBPDE 3/4 (V0040)
Есть в наличии
7410 руб.
Есть в наличии
Технические характеристики
Резьба
3/4 BSP
Максимальное давление, MPa
30
Открытие клапана, MPa
0,2
Передаточное отношение
1:4
Максимальный расход, л/мин
100
Запорный элемент
тарельчатый
Уплотнения
BUNA N
Материал
сталь
Подключение гидрозамков VBPDE
V1 и V2 - подсоединить к питающим портам распределителя
С1 и C2 - подсоединить к гидроцилиндру
Размеры гидрозамков VBPDE
![](https://gik43.ru/image/catalog/vbpde_size.jpg)
Код | Тип | Резьба (V1-V2, C1-C2) | L(мм) | L1(мм) | L2(мм) | L3(мм) | H(мм) | S(мм) | Вес(кг) |
---|---|---|---|---|---|---|---|---|---|
V0010 | VBPDE 1/4” L | G1/4” | 64 | 113 | 36 | 8 | 40 | 30 | 0,636 |
V0020 | VBPDE 3/8” L | G3/8” | 80 | 128 | 38 | 8 | 40 | 30 | 0,736 |
V0030 | VBPDE 1/2” L | G1/2” | 90 | 142 | 45 | 12,5 | 45 | 35 | 1,042 |
V0050 | VBPDE 3/8” | G3/8” | 90 | 156 | 45 | 12,5 | 45 | 35 | 1,174 |
V0061 | VBPDE 18 L | М18х1,5 | 68 | 118 | 38 | 8 | 40 | 30 | 0,630 |
V0070 | VBPDE 1/2” | G1/2” | 80 | 144 | 40 | 18 | 60 | 35 | 1,284 |
V0040 | VBPDE 3/4” | G3/4” | 100 | 192 | 46 | 12 | 60 | 40 | 1,916 |
Диаграмма рабочих характеристик гидрозамков VBPDE
![](https://gik43.ru/image/catalog/vbpde_diagram.jpg)
Технические характеристики | |
Резьба | 3/4 BSP |
Максимальное давление, MPa | 30 |
Открытие клапана, MPa | 0,2 |
Передаточное отношение | 1:4 |
Максимальный расход, л/мин | 100 |
Запорный элемент | тарельчатый |
Уплотнения | BUNA N |
Материал | сталь |
