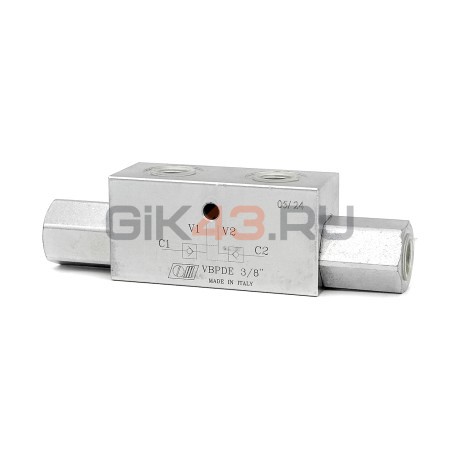

Гидрозамок двусторонний VBPDE 3/8 (V0050)

Производитель: Oleodinamica Marchesini
3850 руб.
нет в наличии
Технические характеристики
Открытие клапана, MPa
0,8
Запорный элемент
тарельчатый
Максимальное давление, MPa
35
Передаточное отношение
1:5
Уплотнения
BUNA N
Максимальный расход, л/мин
45
Материал
сталь

Подключение гидрозамков VBPDE

V1 и V2 - подсоединить к питающим портам распределителя
С1 и C2 - подсоединить к гидроцилиндру

Размеры гидрозамков VBPDE

Размеры гидрозамков VBPDE
Код  Тип  Резьба (V1-V2, C1-C2) L(мм) L1(мм) L2(мм) L3(мм)  H(мм) S(мм) Вес(кг)
 V0010 VBPDE 1/4” L  G1/4” 64 113  36  8  40 30  0,636
 V0020 VBPDE 3/8” L  G3/8”  80  128  38  8  40  30  0,736
 V0030 VBPDE 1/2” L  G1/2”  90  142 45 12,5  45  35  1,042
 V0050  VBPDE 3/8”  G3/8” 90 156  45  12,5 45  35  1,174
 V0061 VBPDE 18 L  М18х1,5  68  118  38  8  40  30  0,630
V0070 VBPDE 1/2”  G1/2” 80 144  40  18  60  35  1,284
V0040 VBPDE 3/4”  G3/4” 100 192  46  12  60  40  1,916


Диаграмма рабочих характеристик гидрозамков VBPDE

Технические характеристики
Открытие клапана, MPa 0,8
Запорный элемент тарельчатый
Максимальное давление, MPa 35
Передаточное отношение 1:5
Уплотнения BUNA N
Максимальный расход, л/мин 45
Материал сталь
